分子分離在日常生活、工業(yè)生產(chǎn)以及環(huán)境治理等過程中，例如水質(zhì)凈化、油氣精煉、能源生產(chǎn)和儲存、藥物成分提取和純化等有著廣泛的應用。膜技術具有綠色可持續(xù)性、可規(guī)；头蛛x過程高效等優(yōu)勢，日益成為分離純化的研究熱點。然而，膜材料存在滲透性和選擇性之間的trade-off關系，制約了膜技術在分子分離應用領域的進一步發(fā)展。膜吸附是一種壓力驅(qū)動的動態(tài)吸附過程，結合了吸附分離和膜分離的各自優(yōu)勢。與傳統(tǒng)壓力驅(qū)動分離膜相比，吸附分離膜利用膜內(nèi)功能基團與溶質(zhì)之間的相互作用，如靜電相互作用、π-π相互作用、范德華力和氫鍵等，實現(xiàn)目標分子的高選擇性吸附和快速分離。特別是對小分子有機物的分離而言，吸附分離膜有望兼具納濾膜級別的高選擇性與多孔膜的高滲透性，從而突破滲透-選擇性的trade-off關系的制約。但由于傳統(tǒng)吸附分離膜比表面積小、所包含的吸附位點有限，整體吸附容量較低，只能處理濃度非常低的料液；而且單次料液處理量較低，需要頻繁的膜清洗與脫附再生，極大地影響了膜吸附技術的發(fā)展和實際應用范圍的拓寬。

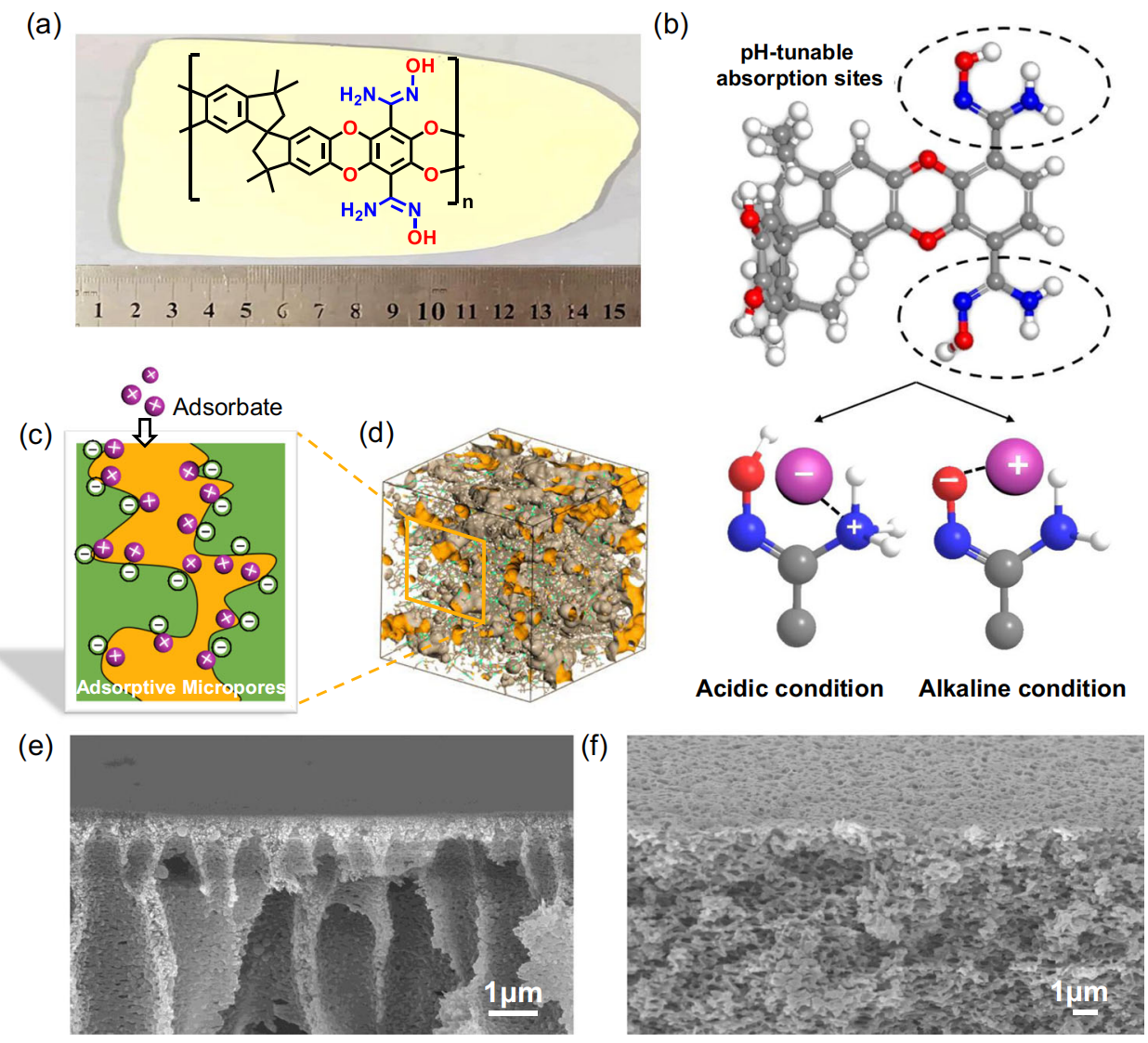

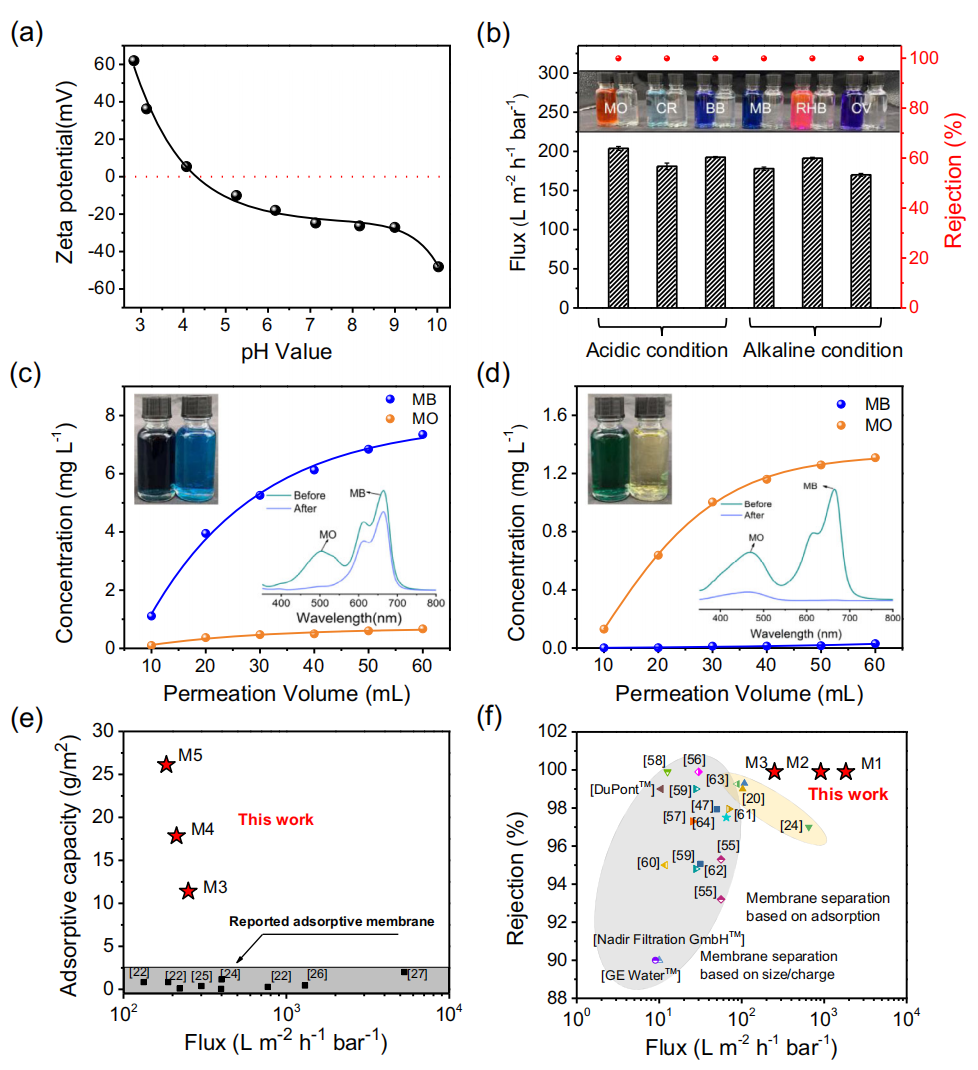

近日，蘇州大學靳健教授課題組與中國科學院蘇州納米技術與納米仿生研究所方望熹研究員團隊合作，報道了一種具有固有微孔的酰胺肟基改性聚合物（AOPIM-1）膜吸附材料。酰胺肟基改性賦予微孔聚合物良好的溶液加工性能，并為選擇性吸附帶電分子提供了豐富的吸附位點（圖1），賦予膜材料超高的選擇性吸附能力。由于其獨特的化學和物理結構，該膜材料的靜態(tài)吸附能力大大超過了傳統(tǒng)聚合物吸附材料，與MOF吸附材料相當。通過相轉(zhuǎn)化成膜法制備的AOPIM-1不對稱膜，在動態(tài)吸附過程中實現(xiàn)了對有機小分子（>99.9%）的高效去除，滲透通量比具有類似分離精度的傳統(tǒng)納濾膜高出兩個數(shù)量級（圖2），并且該分離性能在多次吸附-洗脫循環(huán)中保持穩(wěn)定，通量保持率（FRR）大于98%。AOPIM-1膜對有機分子的動態(tài)處理容量達到26.1g m-2，遠高于迄今為止報道的所有吸附膜材料，單次循環(huán)的處理能力為已報導膜材料的10-1000倍。研究中還嘗試了該AOPIM-1膜對藥物活性分子(APIs)的吸附分離，實現(xiàn)了對三元混合料液體系中APIs的高效吸附、多糖分子的高度截留和無機鹽的快速透過（圖3），證實了高處理容量的吸附膜材料可極大拓展膜吸附過程在實際分離場景中的應用潛力。
以上工作近期發(fā)表在《Nature Communication》雜志上（DOI: 10.1038/s41467-022-31575-y），論文第一作者為蘇州大學王正宮副教授，方望熹研究員和靳健教授為論文的共同通訊作者。該工作得到科技部重點研發(fā)計劃（2019YFA0705800）、國家自然科學基金（21988102, 51803145, 51873230）等項目支持。
原文鏈接：https://www.nature.com/articles/s41467-022-31575-y
- 武漢大學蔡韜課題組 Macromolecules：吩噻嗪基中空共軛微孔聚合物催化近紅外光誘導ATRP用于光協(xié)同酶催化循環(huán) 2024-10-11
- 南京工業(yè)大學孫世鵬教授團隊 Nat. Commun.：離子化亞納米通道膜實現(xiàn)一、二價陰離子高效分離 2024-09-01
- 武漢大學蔡韜課題組 AFM：利用絨毛狀中空共軛微孔聚合物和天然酶實現(xiàn)近紅外光誘導光生物催化循環(huán) 2024-02-29
- 桂林電子科技大學蔡平、華南理工大學薛啟帆 AFM：溶液加工的厚度不敏感陰極中間層在高效有機太陽能電池的研究進展 2025-01-08
- 浙江工業(yè)大學張誠教授團隊 Small：高穩(wěn)定性電致變色器件 2023-07-12
- 勞倫斯伯克利國家實驗室劉毅研究員《Nat. Commun.》：新型拓撲化學聚合-固態(tài)合成可溶液加工和功能化的超高分子量聚合物 2021-11-29
- 西南林大徐開蒙教授團隊 CEJ：利用蒸汽爆破、高溫碳化和射頻等離子體協(xié)同改性制備高效選擇性吸附甲醛的多孔竹碳微米纖維 2022-12-10
