80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

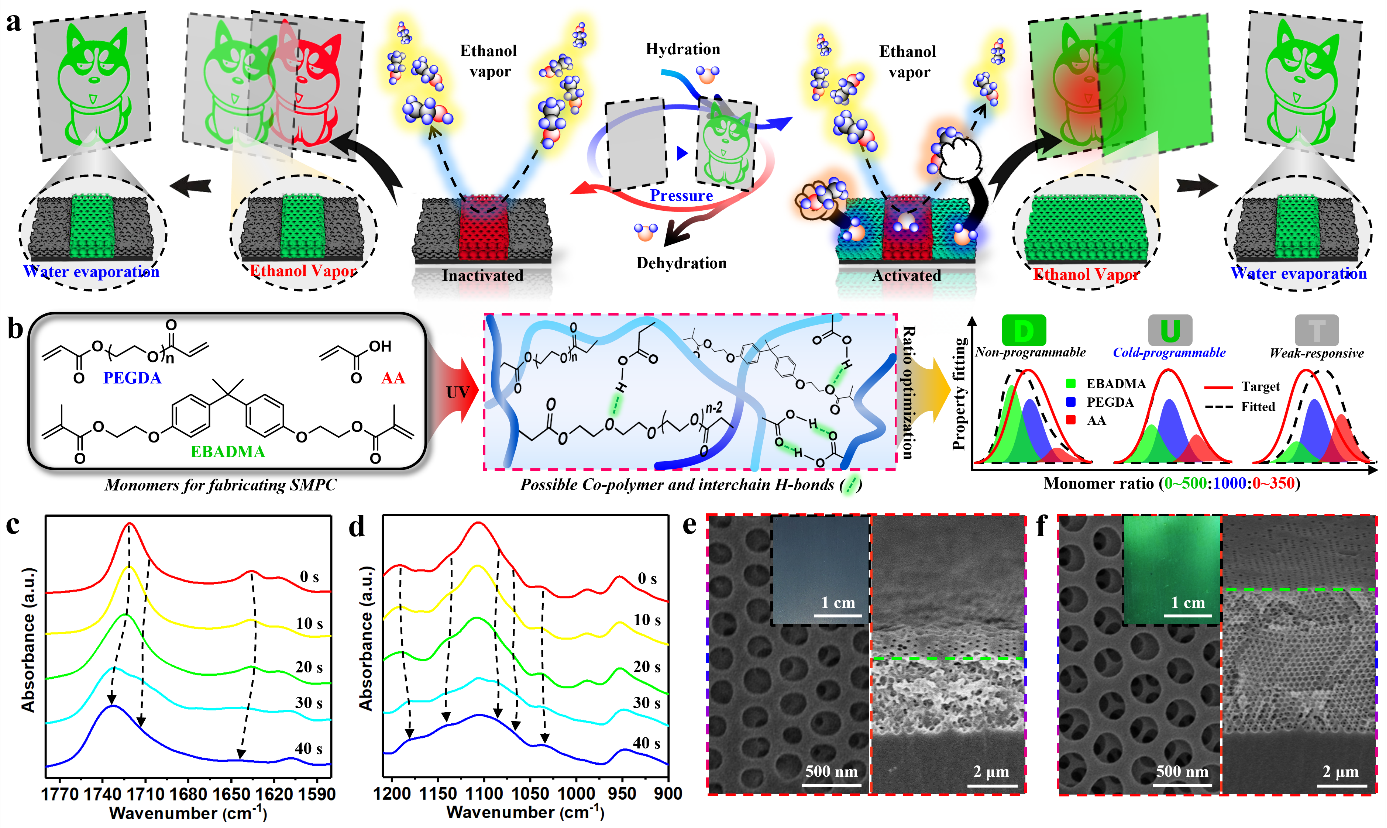

  冷可編程形狀記憶光子晶體（SMPCs）即在室溫或低于室溫下可記憶臨時(shí)變形的一類結(jié)構(gòu)色材料，其應(yīng)答外部刺激時(shí)，通過無差別的大孔坍塌或永久形狀恢復(fù)可將共聚物的納米級(jí)變形轉(zhuǎn)化為結(jié)構(gòu)色，納米尺度的形狀記憶與光子晶體的交叉融合，推動(dòng)了智能光學(xué)材料的發(fā)展。室溫下水蒸發(fā)誘導(dǎo)大孔結(jié)構(gòu)的坍塌是制備冷可編程SMPC的有效途徑，一方面，水對(duì)共聚物的增塑作用降低了其玻璃化轉(zhuǎn)變溫度，軟化共聚物骨架；另一方面，水蒸發(fā)產(chǎn)生的強(qiáng)大毛細(xì)管壓力迫使骨架臨時(shí)變形，同時(shí)儲(chǔ)存熵彈性。期間，共聚物的水合/脫水過程調(diào)節(jié)了鏈間結(jié)合力，緩解/鎖定內(nèi)應(yīng)力。在新的刺激下，體系的總勢(shì)能一旦超過臨時(shí)骨架的彈性勢(shì)壘，捕獲的熵彈性即被釋放，觸發(fā)結(jié)構(gòu)恢復(fù)和光信號(hào)切換。作為顏色與刺激源的轉(zhuǎn)換媒介，冷可編程SMPC在材料化工領(lǐng)域表現(xiàn)出巨大的應(yīng)用前景，如結(jié)構(gòu)電極、超浸潤(rùn)表面、智能傳感等。然而，可激活的選擇性形狀記憶是極其罕見的。

  如圖3所示，根據(jù)菲克擴(kuò)散模型，SMPC在水和乙醇中的膨脹指數(shù)分別為~0.7467和~0.6440，說明大孔材料的溶劑吸附由溶劑擴(kuò)散和共聚物鏈運(yùn)動(dòng)共同主導(dǎo)。進(jìn)一步測(cè)定了水浸泡后的SMPC在干燥過程中的紅外光譜，通過二維相關(guān)分析，明確了SMPC共聚物鏈間氫鍵（包括羧基二聚氫鍵）重塑的關(guān)鍵作用，在脫水過程中被加強(qiáng)，其它羰基從水合狀態(tài)轉(zhuǎn)變?yōu)槊撍疇顟B(tài)，而醚基團(tuán)在經(jīng)歷脫水過程后與羧基形成氫鍵。相應(yīng)的逆過程即為SMPC的水至激活歷程，SMPC鏈中的羧基首先與水形成氫鍵，打開自封閉的鏈間氫鍵，水進(jìn)一步與醚和酯基結(jié)合形成新的氫鍵，使共聚物塑化，激活形狀記憶效應(yīng)。水至氫鍵重構(gòu)產(chǎn)生的CSME主要表現(xiàn)為，在乙醇蒸汽或接觸壓力刺激下坍塌大孔的選擇性形狀恢復(fù)。

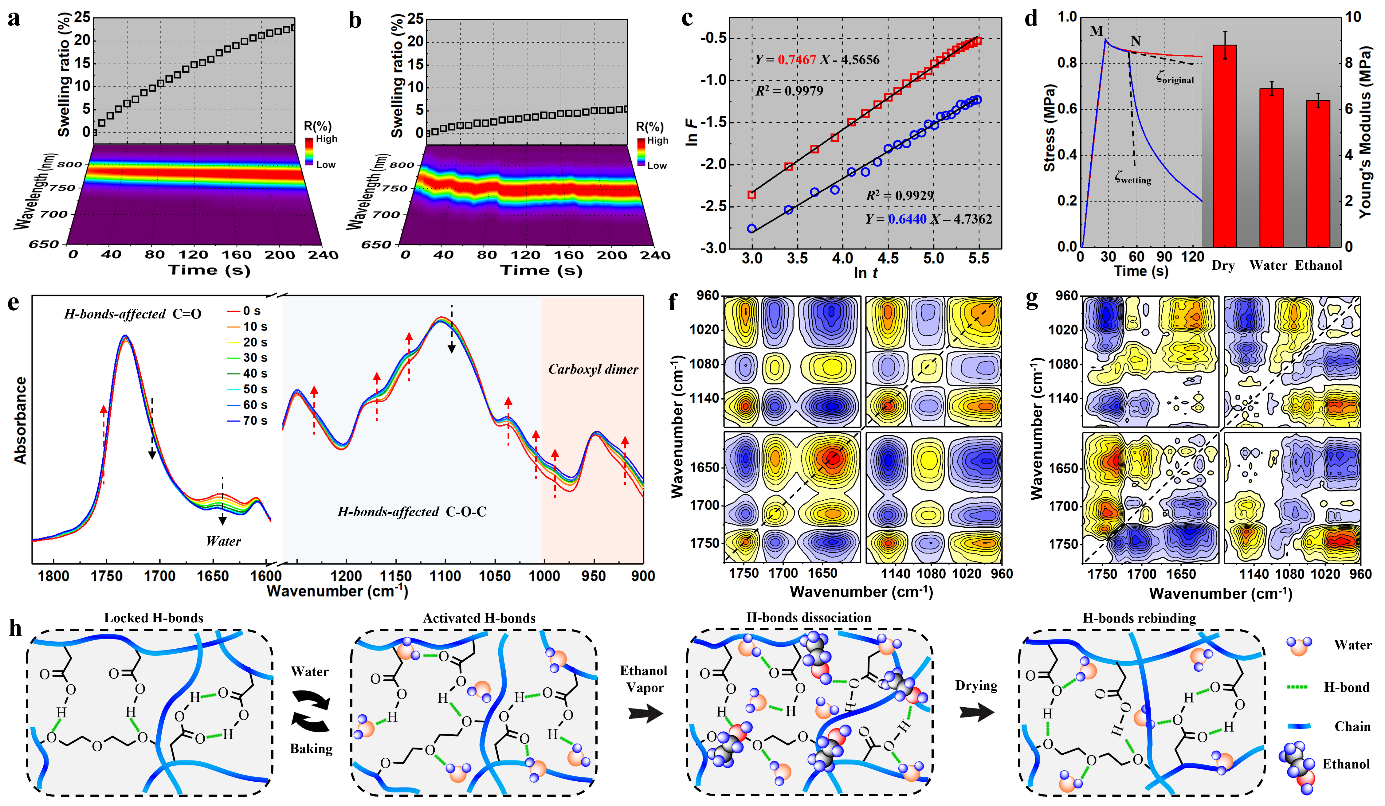

圖3. 共聚物的溶脹動(dòng)力學(xué)曲線、水浸泡后的SMPC在干燥過程中的紅外光譜及二維相關(guān)分析和共聚物可能的水/乙醇蒸汽響應(yīng)機(jī)制示意圖

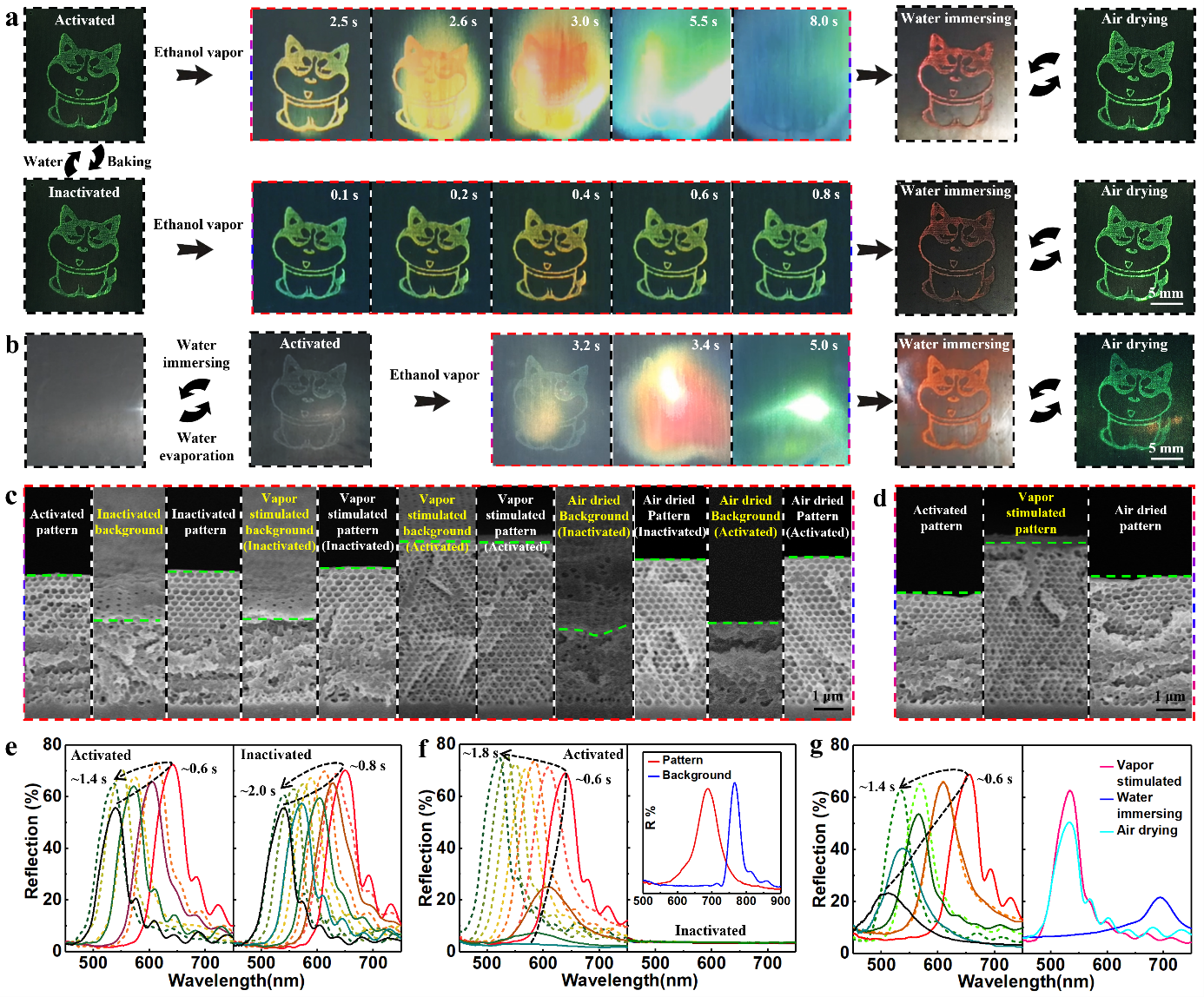

  如圖4所示，原位追蹤了水蒸發(fā)過程中SMPC截面不同部位的結(jié)構(gòu)變化。對(duì)于背景區(qū)域，臨時(shí)恢復(fù)的骨架首先產(chǎn)生微弱的紅色，之后褪色并再次坍塌；對(duì)于圖案與背景交界處，臨時(shí)恢復(fù)的骨架完全濕潤(rùn)，隨著三相線的后退，骨架中出現(xiàn)紅色，并沿后退方向快速移動(dòng)，隨后由內(nèi)至外產(chǎn)生綠色結(jié)構(gòu)色，并沿后退方向逐漸擴(kuò)散，靠近背景的骨架再次坍塌，而圖案區(qū)域的骨架完全恢復(fù)；對(duì)于圖案區(qū)，恢復(fù)的骨架顯示橙色，處于不完全濕潤(rùn)狀態(tài)，隨著三相線的后退，由內(nèi)向外產(chǎn)生綠色結(jié)構(gòu)色，并沿后退方向逐漸擴(kuò)散，骨架通過局部臨時(shí)變形形成豆莢狀結(jié)構(gòu)，促進(jìn)了內(nèi)部水轉(zhuǎn)移。

  如圖5所示，骨架的各向異性變形導(dǎo)致了大孔的不對(duì)稱潤(rùn)濕，變形程度越大，越有利于水在大孔內(nèi)的滲透。在水蒸發(fā)初期，未完全濕潤(rùn)大孔中殘留的空氣導(dǎo)致氣核半徑遠(yuǎn)大于完全濕潤(rùn)大孔中的氣核，形成拉普拉斯壓差（ΔP）。未完全濕潤(rùn)大孔中的毛細(xì)管壓力低于骨架的彈性模量，不足以引發(fā)大孔永久變形。ΔP使未完全濕潤(rùn)大孔中的水向坍塌大孔轉(zhuǎn)移，進(jìn)一步促進(jìn)了大孔變形。壓力誘導(dǎo)氫鍵重構(gòu)產(chǎn)生的CSME主要表現(xiàn)為在乙醇蒸汽或室溫水蒸發(fā)刺激下大孔的選擇性形狀保持。冷可編程SMPC的雙重CSMEs為利用納米光子技術(shù)處理和回收結(jié)構(gòu)色圖案提供了新的方法和工具，在綠色印刷、可擦除水印、信號(hào)放大器和多級(jí)編碼等方面具備潛在應(yīng)用價(jià)值，助力智能材料在化學(xué)工程領(lǐng)域的發(fā)展。

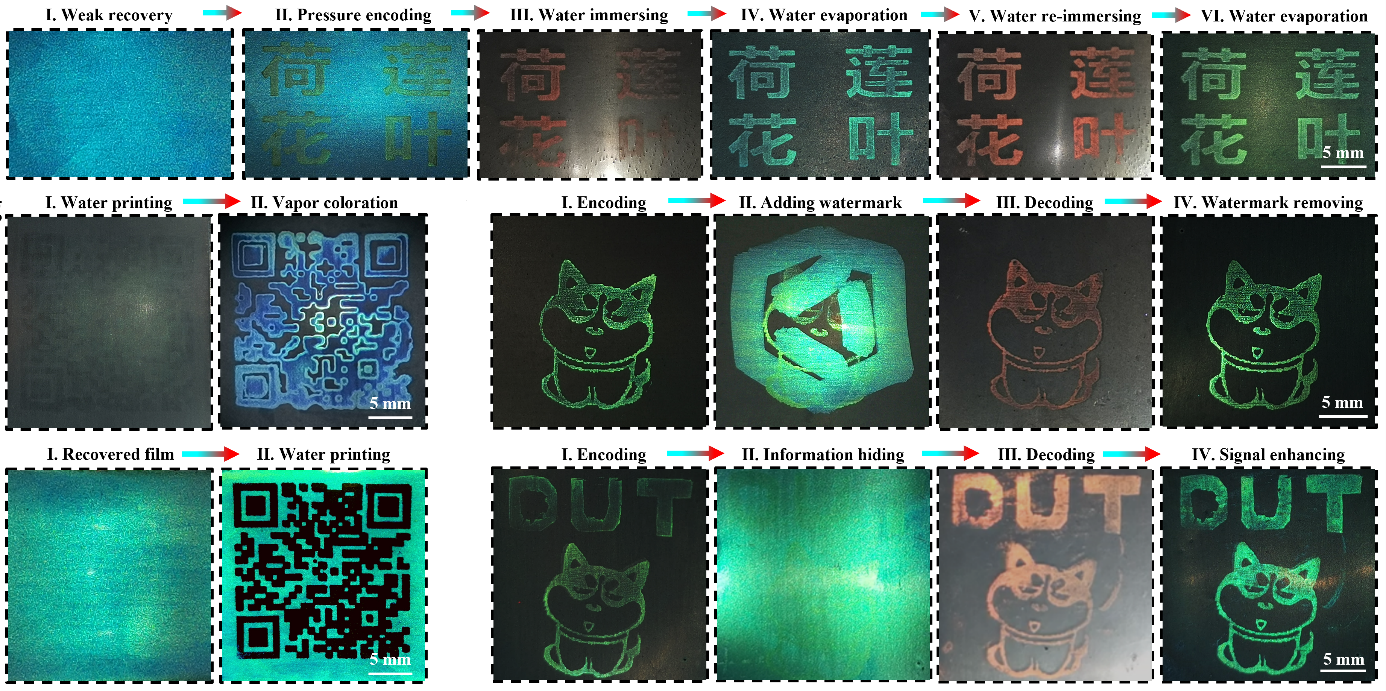

圖5. 圖案化SMPC的水潤(rùn)濕和水蒸發(fā)模擬及典型的圖案編輯過程

  相關(guān)成果近日以“Hydration Activates Dual-Confined Shape Memory Effects of Cold-Reprogrammable Photonic Crystals”為題發(fā)表在《Advanced Materials》上，DOI: 10.1002/adma.202210753，通訊作者為大連理工大學(xué)精細(xì)化工國(guó)家重點(diǎn)實(shí)驗(yàn)室、智能材料前沿科學(xué)中心張淑芬教授，第一作者為化工學(xué)院博士后齊勇。

  原文鏈接： https://doi.org/10.1002/adma.202210753

  課題組連接：http://dyechem.dlut.edu.cn/index.htm
