清華大學核研院楊洋、化學系危巖教授 Adv. Mater.：肉眼可看見鋰負極的SEI
鋰金屬負極以其極高的理論容量（3860 mAh/g）和最低的電極電勢（-3.04 V vs SHE.），有望成為下一代儲能電池的負極材料。鋰金屬電池的循環性能、壽命、容量與鋰金屬負極表面的固態電解質界面膜（SEI）的均一性和致密性有很大關系。目前用于表征或檢測鋰負極表面SEI膜的方法大致可分為物理表征方法（例如拉曼光譜、核磁共振、紅外光譜）、電化學方法（例如伏安法、阻抗譜、電壓/容量曲線分析）和顯微鏡技術（例如透射電鏡、原子力顯微鏡、冷凍電鏡）三大類。但上述方法有賴于間接的信號收集和分析，缺乏直接觀察和可視化結果；又或是受制于高昂的儀器設備門檻和復雜的制樣過程。
近兩年，清華大學核研院楊洋助理研究員等率先提出了將固態熒光技術（AIE）用于鋰電池分析檢測的新領域，提出用新工具——固態熒光技術來表征電極界面，實現了可視化觀察和半定量分析石墨負極表面的嵌鋰和析鋰的分布、形貌和生長趨勢，以及鋰負極表面的鋰枝晶和副產物的分布和形貌等（相關文章發表在Wang M., Liang H., Wang L., Zhang H., Wang J., Wei Y., He X., Yang Y.* First AIE probe for lithium-metal anodes. Matter, 2022, 5, 3530；Wang M., Song Y., Wei W., Liang H., Yi Y., Wang X., Ren D., Wang L., Wang J., Wei Y., He X., Yang Y.* First fluorescent probe for graphite anodes of lithium-ion battery. Matter, 2023, 6, 873）。
近日，上述研究者繼續基于AIE熒光探針技術，巧妙地設計了用于電解液成膜添加劑的熒光示蹤劑，在參與SEI成膜反應后實現了對鋰負極界面SEI的直接觀察。相關成果以“Can We See SEI directly by naked eyes?”為題發表在材料學頂級期刊《Advanced Materials》，論文的第一作者為清華大學王夢實博士和梁紅梅博士生，通訊作者為清華大學核研院楊洋助理研究員和化學系危巖教授。清華大學核研院何向明研究員、王建龍教授，哈工大王博副教授等參與了該研究。該研究獲得了國家自然科學基金面上項目和北京市科技新星計劃項目的資助。

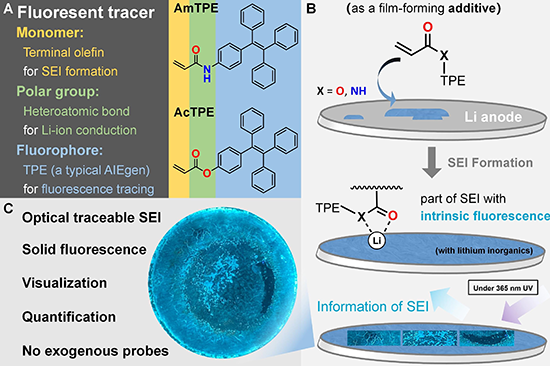

圖1 通過熒光示蹤劑使SEI可視化的設計理念。
熒光示蹤劑的關鍵是它們均勻地參與SEI的成膜過程，但不改變電極的本征形貌和鋰離子界面?zhèn)鲗?dǎo)。作者巧妙地設計了熒光示蹤劑的三個結構單元（圖1）：用于參與成膜反應的烯烴基團（電化學聚合成寡聚物）、用于鋰離子傳導的極性基團和用于熒光信號示蹤的聚集誘導發光基團（AIEgen）。由此合成了兩種全新的成膜添加劑：四苯乙烯丙烯酰胺（AmTPE）和四苯乙烯丙烯酸酯（AcTPE），并將上述結構單元不完整的乙烯基四苯乙烯（ViTPE）和無修飾的四苯乙烯（TPE）作為對照組（圖2A）。在固態或不良溶劑體系下，上述添加劑經紫外燈光照時均表現出高強度的熒光發射信號，因此具備在SEI中進行固態熒光示蹤和成像的潛力。
圖2 熒光示蹤劑在參與充放電循環前后的各項性質表征。
研究人員在電解液中添加了上述四種示蹤劑（1.0 wt%），并在對稱的Li|Li電池中驗證其發生了聚合反應并參與SEI成膜？梢园l(fā)現，含有TPE或ViTPE添加劑的極片表面出現大量白色固體，疑似有機物沉積層，在其間隙下方出現金屬樣光澤，兩者并不均相，說明添加劑分子并未參與SEI成膜過程，而是直接沉積在極片表面形成異相涂層；而含有AmTPE或AcTPE添加劑的極片表面保持原有金屬樣光澤和形貌，在紫外燈下也出現了較明顯的熒光信號和分布區域差異，且在發光區域內部出現了新的紋路和不均勻斑點，提供了與SEI相關的全新信息。此外，研究人員還從NMR、IR、XPS、XRD、MALDI-TOF、EDS等多種角度系統討論示蹤添加劑參與形成的SEI與常規電解液體系的差異，以此論證新體系下的SEI含有示蹤添加劑的聚合物成分，因此被賦予了全新的熒光示蹤功能。
借助熒光示蹤的手段，研究人員考察了循環圈數和電流密度對鋰負極電解質層的影響。如圖3所示，鋰負極界面熒光區域隨循環圈數展現了直觀的變化差異，從逐漸生長直到被破壞，熒光光譜的強度也表明了SEI熒光信號的先升后降的定量趨勢，提供了比循環曲線更加全面的表征結果。以類似方法還可考察電流密度對SEI生長狀態和豐度的密切影響。在小電流（0.10 mA/cm2）下，負極表面僅一小部分被SEI覆蓋，并且直觀呈現了其分布區域的不均勻性。在0.25-0.75mA/cm2的電流密度下可以觀察到SEI的最佳生長狀態，伴隨著最大的熒光信號強度。當電流密度為1.0 mA/cm2或更大時，表現為可見亮度的減弱，負極表面的熒光淬滅區域從中心向周圍擴展，直觀呈現了SEI被破壞的過程。上述結果不僅證實了熒光示蹤劑為直接觀察和定量測量SEI提供了前所未有的便利，而且直觀地揭示了SEI在不同充放電周期、電流密度等不同循環條件下的生長和破壞規律。

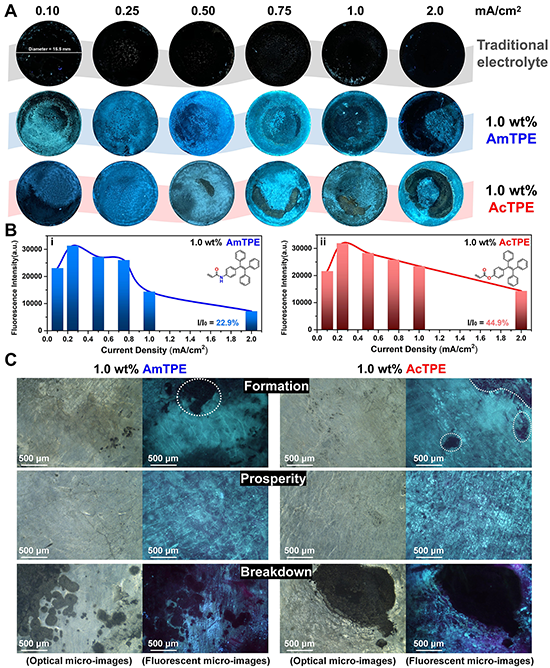

圖3 熒光示蹤劑用于考察不同循環圈數對SEI膜的影響。
通過發光的SEI，可以觀察SEI在不同階段的典型熒光圖像，即在兩種添加劑的平行實驗組中均觀察到類似的生長、全盛和破壞階段。而在各不同階段中，觀察到了大量重復出現的熒光顯微圖像，最終總結出了若干組典型的微觀形貌，對應不同的生長階段或某些特定場景。如圖4C，各階段具體而言：（1）生長階段，在循環初期或電流密度很小的條件下，往往能觀察到極片界面的大部分區域已自發產生熒光示蹤信號，但在邊緣處的熒光強度往往較弱或直接缺失，已有熒光信號的成片區域中也常常出現空洞，即表示SEI仍處于生長階段，少部分區域的生長積累較慢、結構松散，尚未完全覆蓋極片表面。在光學顯微鏡中，上述熒光較弱的邊緣處或空洞處與周邊形貌幾乎無差異，僅能通過熒光示蹤得以區分。（2）全盛階段，在循環中早期或電流密度適中的條件下，往往能觀察到極片界面的所有區域均自發產生熒光示蹤信號，上述熒光較弱的邊緣處或空洞不復存在。熒光區域形成致密的整體結構，但在區域中仍能觀察到局部熒光強度過高的副產物富集部分，直觀顯示出SEI的不均勻性和局部差異。在光學顯微鏡中，該階段的鋰負極片形貌平整光滑，呈現金屬光澤，界面狀態較好。（3）破壞階段，在循環后期或電流密度較大的條件下，往往能觀察到極片界面出現大面積的熒光缺失區域，且與光學顯微圖像完全對應，表明SEI結構遭到破壞，鋰枝晶大量生長。
圖4 熒光示蹤劑用于考察不同電流密度對SEI膜的影響。
得益于全新的熒光示蹤劑，研究人員可以在紫外燈下直接觀察和采集SEI圖像。圖5A顯示了在SEI成膜過程中以特定順序出現的兩種形態。“Vine”反映了在SEI的生長初期階段，從極片中心向邊緣處蔓延的熒光信號，體現了SEI在生長初期階段的生長趨勢，即首先在極片中心生長積累，并逐步向邊緣處延伸。而在生長過程中，SEI會優先沿極片表面的劃痕、裂隙等缺陷結構生長積累，從而形成豐度更高、熒光更強的“觸須”形貌。“Scute”反映了SEI致密、均勻、完整的堆積，在視圖中沒有明顯的缺陷。雖然這兩者在光學顯微鏡下的外觀極其相似，但實際上處于完全不同的階段。圖5B顯示了SEI不均勻分布的兩種形態。“Mass”顯示某區域的熒光強度顯著高于周邊，表明此處的SEI生長旺盛，堆積程度和速度高于周邊。“Void”顯示了大片熒光區域中的獨立空洞，空洞內的熒光強度顯著降低甚至完全消失。以上兩者都顯示了SEI分布的不均勻性，但在光學顯微鏡下完全無法識別。圖5C顯示了在特定條件下產生的兩種形態。“Orientation”顯示了SEI在特定方向上排布和生長的趨勢，這通常在未拋光的鋰負極中發現，表明SEI的生長高度依賴于負極界面的初始狀態。“Heterogeneity”顯示了相鄰區域內SEI豐度的顯著差異。不均勻的額外應力施加到電池的一側，導致較少參與循環和較少的SEI在那里的積累。在光學顯微鏡下，它表現出均勻的金屬外觀，但只能通過熒光示蹤進行鑒定。該現象表明了不均勻應力會嚴重影響循環性能和負極界面狀態。

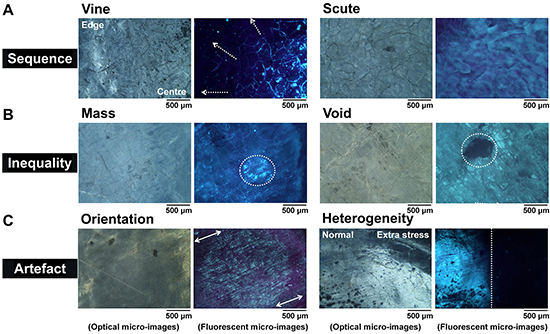

圖5 基于熒光示蹤成像技術的SEI典型形貌的總結與比較。
該研究團隊在外源性熒光探針的先前工作基礎上，重新設計了固態熒光技術用于表征SEI結構的內源性過程，提出了可熒光示蹤SEI的電解液添加劑。通過設計合成全新的固態熒光分子充當電解液添加劑，驗證了其參與鋰金屬電池循環過程中的成膜性能、鋰離子傳導性能、以及形成SEI的熒光示蹤能力，并利用該技術實現了不同循環圈數、不同電流密度下的鋰負極界面SEI的檢測工作，總結了鋰負極界面SEI的幾種典型形貌。作者在熒光顯微鏡下收集了大量的SEI圖像，為后續鋰負極界面研究提供參考，豐富了對SEI的理解和認識。
