南京大學(xué)胡文兵教授課題組 Macromolecules: 分子鏈打結(jié)如何影響結(jié)晶成核
2024-04-30 來源：高分子科技
長鏈高分子很容易打結(jié)形成拓?fù)浼~結(jié)（knot）結(jié)構(gòu)，最常見的是三葉結(jié)。目前紐結(jié)影響高分子結(jié)晶的機(jī)制并不清楚。在國家自然科學(xué)基金項目資助下，南京大學(xué)胡文兵教授課題組利用動態(tài)蒙特卡洛分子模擬方法，將鏈兩端限制在空間兩側(cè)平面避免自發(fā)的解開紐結(jié)，系統(tǒng)地研究了三葉結(jié)對單鏈、本體和應(yīng)變誘導(dǎo)高分子結(jié)晶的影響，如圖1所示。

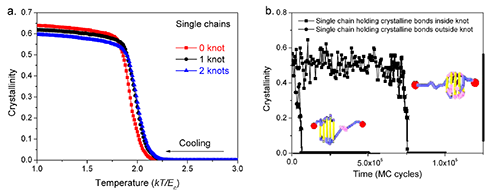

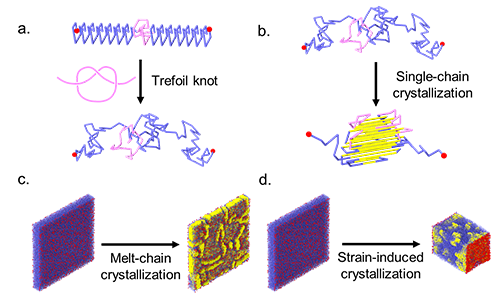

圖1：單個三葉結(jié)（a）對單鏈（b）、本體（c）和應(yīng)變誘導(dǎo)（d）高分子結(jié)晶的影響。圖中粉紅色為打結(jié)部分，藍(lán)色為非晶鍵，黃色為結(jié)晶鍵，紅色為約束在兩側(cè)平面內(nèi)的鏈端基。

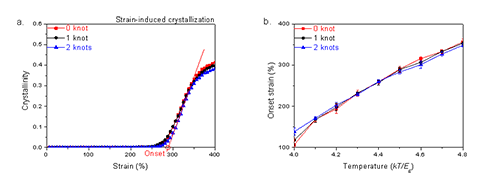

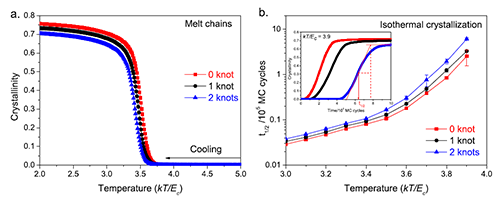

圖4：(a)含有不同三葉結(jié)數(shù)目熔體高分子應(yīng)變誘導(dǎo)結(jié)晶曲線，顯示紐結(jié)對應(yīng)變誘導(dǎo)結(jié)晶影響很。(b)應(yīng)變誘導(dǎo)結(jié)晶的起始應(yīng)變隨溫度變化受紐結(jié)影響很小。
文章鏈接：https://doi.org/10.1021/acs.macromol.3c02643
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 北化蔣妮/甘志華教授團(tuán)隊 Macromolecules：三嵌段共聚物PCL-b-PA6-b-PCL的獨特球晶形貌和片晶堆積 2023-08-14
- 南京大學(xué)胡文兵教授課題組 Polymer：聚乙二醇雙層片晶現(xiàn)象的微觀解釋 2023-06-12
- 長春應(yīng)化所門永鋒研究員團(tuán)隊《Polymer》：聚丙烯在微注塑成型過程中的結(jié)構(gòu)形成及演化 2022-04-12
- 清華大學(xué)孫競博副教授/沈洋教授/周濟(jì)院士 Adv. Mater.：基于渦旋極性球晶獲得渦旋光 2024-10-21
- 西安交大 Goran Ungar 教授團(tuán)隊 Macromolecules：聚乳酸柱晶的3D成像 2022-11-12
- 天津大學(xué)龔俊波 Small：基于Janus球晶膜的集成過濾材料 2022-11-11
- 清華大學(xué)徐軍副教授課題組在高分子結(jié)晶次級臨界核尺寸測定上取得研究進(jìn)展 2019-10-08
