80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  北京理工大學(xué)賀志遠教授的團隊在《Nature Communications》發(fā)表題為"Chromatic forecasting hydrogels for anti-icing applications"的研究論文，開發(fā)了一種基于冰核蛋白（INPs）和聚集誘導(dǎo)發(fā)光分子（AIEgens）的結(jié)冰預(yù)警水凝膠（IFH）器件。該器件通過提前結(jié)冰和顏色編碼來實現(xiàn)結(jié)冰事件發(fā)生時間的精準(zhǔn)預(yù)測，從而進行有效的防/除冰措施，并在風(fēng)電領(lǐng)域展現(xiàn)出獨特的應(yīng)用價值。

  結(jié)冰現(xiàn)象對風(fēng)力發(fā)電、電網(wǎng)設(shè)施和交通系統(tǒng)會造成嚴重影響，可能導(dǎo)致能源消耗、經(jīng)濟損失和安全問題�，F(xiàn)有防冰技術(shù)主要集中在防/除冰設(shè)備和材料的開發(fā)上，而對結(jié)冰預(yù)測機制的研究相對不足。傳統(tǒng)方法難以準(zhǔn)確預(yù)測固體表面的冰晶形成時間，這主要歸因于冰核過程的隨機性和不可預(yù)測性，結(jié)冰過程受多種環(huán)境參數(shù)影響，不同地理、氣象和物理條件下的結(jié)冰情況差異顯著，僅依靠氣象數(shù)據(jù)建模預(yù)測的準(zhǔn)確率不足。受自然界耐寒生物通過其體內(nèi)產(chǎn)生的冰成核蛋白（INPs）調(diào)控細胞外結(jié)晶獨特機制的啟發(fā)，本研究創(chuàng)新設(shè)計了一種基于冰核蛋白（INPs）來達到比外界大環(huán)境提前一段時間結(jié)冰的效果，制備了一種結(jié)冰預(yù)警水凝膠器件。通過調(diào)控INPs含量，可以在-6至-28°C的寬溫度范圍內(nèi)精確預(yù)測結(jié)冰時間，并利用聚集誘導(dǎo)發(fā)光（AIE）分子的特殊功能進行可視化預(yù)警，從而有效地提前開啟加熱除冰措施，在2小時內(nèi)使風(fēng)力發(fā)電機凈增發(fā)電量約 1898 kWh。

  圖1展示了IFH裝置的仿生設(shè)計原理。研究團隊利用INPs加速水凝膠的凍結(jié)，并通過AIEgens的特殊的聚集誘導(dǎo)熒光現(xiàn)象實現(xiàn)凍結(jié)過程的可視化監(jiān)測。實驗表明，在特定條件下，含有INPs的IFH-B1水凝膠在1分鐘內(nèi)即發(fā)生凍結(jié)，而純水和不含INPs的聚丙烯酰胺（PAM）水凝膠則需要110分鐘左右。通過100次獨立凍結(jié)實驗驗證了裝置的可重復(fù)性和穩(wěn)定性。

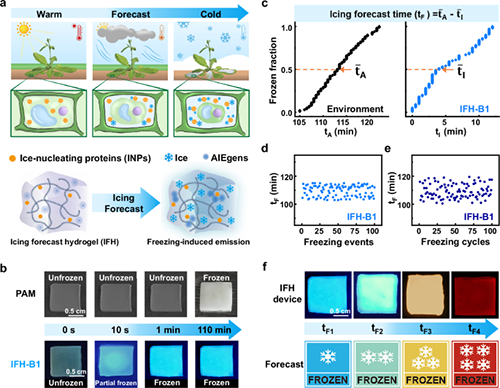

圖1仿生結(jié)冰預(yù)警器件的設(shè)計與功能。

  通過深入研究AIEgens的結(jié)冰誘導(dǎo)發(fā)光特性，基于四苯乙烯衍生物構(gòu)建了多色分級可視化結(jié)冰熒光信號。本研究合成了四種不同熒光顏色的AIEgens（TPP-Na、TPE-Na₂、TPP和TVP），分別對應(yīng)藍、綠、黃和紅色熒光。穩(wěn)態(tài)熒光光譜顯示，凍結(jié)狀態(tài)下添加了這些AIEgens的水凝膠IFH-R、IFH-Y、IFH-G和IFH-B的發(fā)射峰分別位于580nm、570nm、490nm和450nm，而未凍結(jié)的IFH-A幾乎不顯示熒光強度。結(jié)合低溫顯微觀測進一步證明了AIE 分子會富集在冰-水界面，這些分子未結(jié)冰時幾乎不發(fā)光，而在-30 ℃凍結(jié)后熒光顯著增強，證實了結(jié)冰誘導(dǎo)發(fā)光現(xiàn)象。因此通過調(diào)控AIE分子結(jié)構(gòu)，成功構(gòu)建了藍-綠-紅三色為主的分級預(yù)警可視化信號。

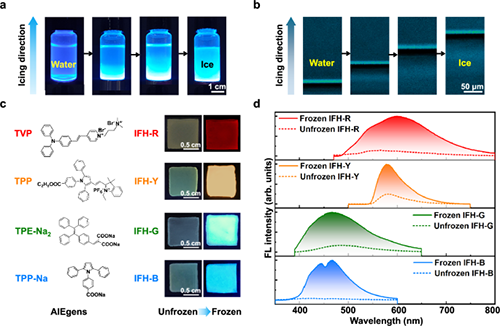

圖2 AIE分子的凍結(jié)誘導(dǎo)發(fā)光特性及IFH-A（含AIEgens的功能化水凝膠）的性能分析。

  本研究制備了冰成核溫度可調(diào)的聚丙烯酰胺水凝膠體系，探討了不同INPs含量對冰核溫度（T_IN）的影響。通過精確控制高活性冰成核蛋白（INPs）的濃度（10 ^-11 mg/mL ~1 mg/mL），實現(xiàn)了-13.9 ℃至-6.3 ℃的成核溫度調(diào)控范圍。研究發(fā)現(xiàn)通過調(diào)節(jié)INPs濃度可以精確控制T_IN，差示掃描量熱法（DSC）測量進一步證實了INPs對冰核行為的調(diào)控能力。這種精確的溫度調(diào)控能力為分級預(yù)警提供了時間窗口保障。同時探究了水凝膠結(jié)冰溫度的多重影響因素（水凝膠含水量、AIE 分子結(jié)構(gòu)、降溫速率等），最終實現(xiàn)寬溫度窗口成核溫度主動調(diào)控。

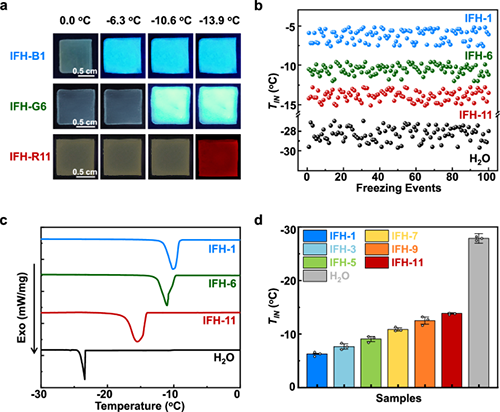

圖3 不同冰核蛋白（INP）含量的IFH的冰成核活性研究。

  在以上理論研究的基礎(chǔ)上，研發(fā)了一種采用光纖傳輸?shù)娜嵝浴⑽⑿�、集成化結(jié)冰預(yù)警水凝膠（IFH）器件，圖4展示了IFH器件的集成設(shè)計和工作原理。該器件的關(guān)鍵部件由三塊功能化聚丙烯酰胺水凝膠構(gòu)成，每塊水凝膠中分別摻入了具有聚集誘導(dǎo)發(fā)光特性（AIE）的不同分子（TPP-Na、TPE-Na₂、TVP），并對應(yīng)特定的冰核蛋白濃度（1 mg/mL、10^-6 mg/mL、10^-11 mg/mL）。隨著環(huán)境溫度逐步降低至各水凝膠的冰點，相應(yīng)的水凝膠會依次發(fā)生凍結(jié)并發(fā)出特定波長的熒光（藍光、綠光和紅光），從而產(chǎn)生多級光學(xué)警示信號。該裝置將水凝膠器件與光學(xué)系統(tǒng)結(jié)合，通過光纖光譜儀監(jiān)測熒光信號變化，并將熒光信號轉(zhuǎn)換為電信號，從而可根據(jù)預(yù)設(shè)的程序來觸發(fā)除冰系統(tǒng)。實驗數(shù)據(jù)顯示，在1°C/min的降溫速率下，不同配方的功能水凝膠IFH-B1、IFH-G6和IFH-R11分別能夠提供25、21和10分鐘的預(yù)警時間。

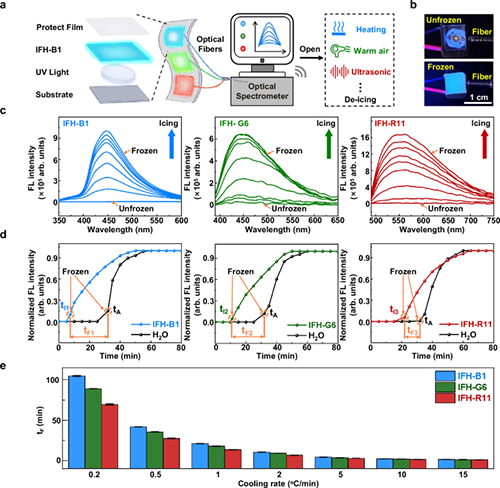

圖4  IFH器件的集成及其結(jié)冰預(yù)警時間探究。

  圖5驗證了IFH裝置在風(fēng)力發(fā)電機上的實際應(yīng)用效果。通過在風(fēng)力發(fā)電機上的實地測試表明，該器件可在結(jié)冰前發(fā)出可檢測到的預(yù)警信號，使配備IFH裝置的風(fēng)力發(fā)電機相較于對照組提前70分鐘啟動電熱膜除冰系統(tǒng)，在易結(jié)冰條件下的2小時內(nèi)凈發(fā)電量相較于對照組提升1898 kWh。同時，電加熱膜的能耗僅為32kWh，顯示出良好的能效比。

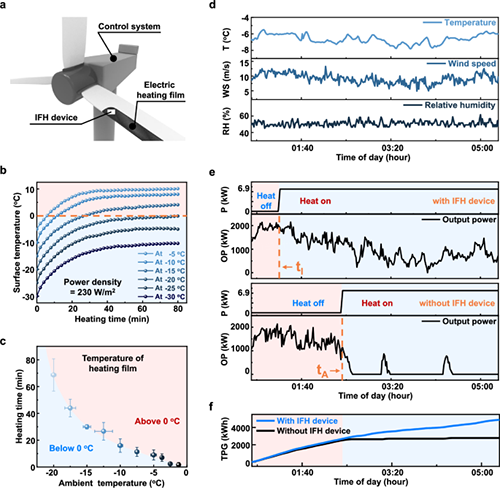

圖5  IFH器件在風(fēng)力發(fā)電機上的實際應(yīng)用驗證。

  本研究開發(fā)的IFH裝置通過仿生設(shè)計和材料創(chuàng)新，突破了傳統(tǒng)技術(shù)只能在結(jié)冰后檢測的局限，實現(xiàn)了結(jié)冰事件的精準(zhǔn)預(yù)測和可視化監(jiān)測，從被動應(yīng)對轉(zhuǎn)變?yōu)?/span>主動預(yù)防。顏色編碼系統(tǒng)的引入使得不同危險等級的結(jié)冰情況得以區(qū)分，為主動式除冰技術(shù)提供了可靠的時間窗口。結(jié)冰預(yù)警水凝膠器件具有體積小、響應(yīng)快、抗惡劣環(huán)境等特點，在凍雨、低溫等實際工況下展現(xiàn)出可靠的預(yù)警性能和長期穩(wěn)定性，其在風(fēng)力發(fā)電領(lǐng)域的成功應(yīng)用證明了該技術(shù)的實用價值。該技術(shù)有望擴展到電網(wǎng)設(shè)施、交通運輸?shù)榷鄠�防冰應(yīng)用場景，為解決結(jié)冰災(zāi)害提供新的技術(shù)方案，也為智能材料在災(zāi)害預(yù)警領(lǐng)域的應(yīng)用開辟了新途徑。

  論文信息：

  Hou, W., Chen, X., Wang, D.et al. Chromatic forecasting hydrogels for anti-icing applications. Nat Commun 16, 4881 (2025).

  全文鏈接：https://doi.org/10.1038/s41467-025-58806-2
