新型碳材料的設計是當前材料科學研究的一個熱點，碳材料可廣泛應用于傳感、催化、儲能、環(huán)境修復等領域。傳統(tǒng)制備碳材料的原料都是以化石資源為主，但隨著化石能源的大量消耗，環(huán)境問題也變得日益突出。因此，開展以可再生的、廉價的、綠色環(huán)保的生物質(zhì)為原料制備碳材料的研究具有重要的意義，也是可持續(xù)和綠色化學的目標和方向。
中國科學院新疆理化技術(shù)研究所資源化學研究室研究員張亞剛帶領其團隊立足于新疆資源轉(zhuǎn)化，以新疆豐富的棉花短絨為原料，設計開發(fā)了新型碳纖維和功能型氮摻雜多孔碳材料。在前期的工作中，張亞剛團隊設計開發(fā)了一種以棉花短絨為原料，環(huán)保、低成本制備碳纖維的新工藝。在制備碳纖維制過程中，采用了較為環(huán)保的纖維素氨基甲酸酯工藝（CarbaCell），該工藝與傳統(tǒng)制備再生纖維素的方法相比，不僅生產(chǎn)流程更簡便，而且在制備再生纖維素纖維過程中更環(huán)保。相關研究成果發(fā)表在國際刊物 ACS Sustainable Chemistry & Engineering，2016, 4(10): 5585-5593上。

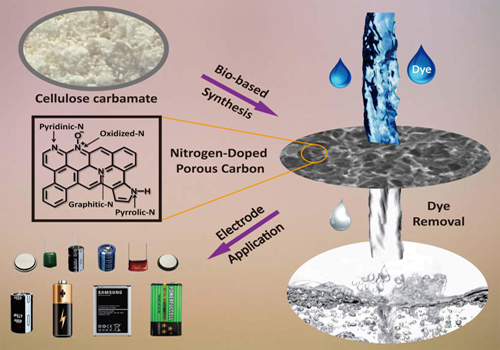

近日，張亞剛團隊以棉花短絨為原料，經(jīng)纖維素氨基甲酸酯、溶液配制，碳化、活化等步驟制備出了氮摻雜多孔碳材料，該材料孔隙結(jié)構(gòu)可調(diào)，具有超高的比表面積，比表面積達到3700m2/g，氮含量達到7.7%。同時，系統(tǒng)地考察了不同的碳化溫度對試樣得率、元素組成、形貌、孔結(jié)構(gòu)的影響。
科研人員還對氮摻雜多孔碳的電化學性能和染料吸附進行了評價，結(jié)果顯示，以該材料制備的超級電容器，具有優(yōu)異的循環(huán)穩(wěn)定性，循環(huán)5000次后比電容容量仍可保持初始容量的93-95%。此外，在濃度是1摩爾每升的H2SO4電解液中比電容容量達282 F/g，在6摩爾每升的KOH電解液中比電容容量達289 F/g，同時具有優(yōu)異的倍率特性。實驗結(jié)果表明，所制備的氮摻雜多孔碳具有優(yōu)異的染料吸附性能，對亞甲基藍的吸附容量達到1551mg/g。
相關研究成果已申報中國發(fā)明專利，并于近期發(fā)表在國際刊物《材料化學雜志A》（Journal of Materials Chemistry A ）上。這種以植物基可再生資源為原料，工藝簡單，結(jié)構(gòu)可控，超高比表面積的氮摻雜多孔碳材料在能源和環(huán)境領域有著較好的應用前景，同時也為新型功能性碳材料的設計提供了一種新的設計思路。
該研究工作得到國家自然科學基金、“千人計劃”、新疆青年科技創(chuàng)新人才-杰出青年科學基金等項目的支持。
論文鏈接：http://pubs.rsc.org/en/content/articlelanding/2014/ta/c7ta02113e#!divAbstract
- 英國利茲大學梁云昊/Prof. Ries: 紡織結(jié)構(gòu)對棉花纖維素在離子液體中溶解行為影響的研究 2021-05-11
- 英國曼徹斯特大學劉旭慶課題組在聚合物刷和抗紫外防護織物有突破性進展 2019-06-22
- 《朗繆爾》：新技術(shù)用棉花糖絲打造人造管支架 2009-04-20
- 石河子大學/蘭州大學賈鑫教授、李永生教授/李衛(wèi)研究員 JACS：調(diào)控多級孔碳球 2023-02-15
- 新加坡國立大學He Chaobin教授團隊在“通用塑料廢棄物可控碳化”研究方向上取得重要進展 2022-01-09
- 中國科大梁海偉教授課題組與丁延偉教授合作：一種簡單、通用且可控的無孔配位聚合物碳化合成分級多孔碳材料的方法 2020-05-28
