80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  膜分離技術(shù)作為節(jié)能環(huán)保的高新技術(shù)，已廣泛應(yīng)用于食品加工、海水淡化、醫(yī)藥、生物、環(huán)保等領(lǐng)域。分離膜作為核心，除具有優(yōu)異的分離性能外，還需具有良好的穩(wěn)定性。當(dāng)面對苛刻的實際分離體系時，例如強(qiáng)酸的條件下，膜中物理或化學(xué)鍵會被破壞，降低甚至破壞其分離性能，縮短膜的使用壽命。目前開發(fā)在強(qiáng)酸環(huán)境下穩(wěn)定運(yùn)行的先進(jìn)功能膜仍然是一個挑戰(zhàn)。針對此，北京工業(yè)大學(xué)安全福教授團(tuán)隊開發(fā)了一種氫鍵超分子納米粒子（HCPN）膜，該膜具有優(yōu)異的酸穩(wěn)定性和自修復(fù)功能，用于強(qiáng)酸條件下分子分離。該工作采用具有pH響應(yīng)的氫鍵供體聚丙烯酸（PAA）與氫鍵受體聚乙烯吡咯烷酮（PVP）構(gòu)筑可水中分散的氫鍵超分子納米粒子，以其作為筑膜基元制備復(fù)合膜�；诘� pH 抑制 PAA電離提高氫鍵絡(luò)合的原理，實現(xiàn)了膜在酸性條件下的穩(wěn)定運(yùn)行。由于氫鍵的可逆性，實現(xiàn)了膜在損傷后的自修復(fù)功能。

圖1：HCPN的制備與表征。a)通過控制絡(luò)合pH制備HCPN及納米顆粒尺寸的調(diào)節(jié)。b) PAA、PVP及PAA/PVP絡(luò)合物的FTIR譜圖。c)不同絡(luò)合pH下溶脹的HCPN尺寸變化。d)絡(luò)合pH=4，在40℃下干燥HCPN (d1插圖顯示了分散溶液的丁達(dá)爾效應(yīng))和不同絡(luò)合pH下溶脹的HCPN尺寸變化(d2 - d6)的電鏡圖。

  首先通過精確調(diào)控PAA和PVP水溶液pH制備了PAA/PVP不同尺寸納米粒子。將HCPN抽濾到商業(yè)PAN基膜上，優(yōu)化制備條件獲得了系列HCPN復(fù)合膜。HCPN膜表現(xiàn)出pH響應(yīng)性，并用FTIR和力學(xué)實驗進(jìn)行了分析。

圖2：HCPN膜的pH響應(yīng)性。a) HCPN間氫鍵絡(luò)合度隨pH降低而增強(qiáng)的示意圖。b) 經(jīng)不同pH料液( 10%水/異丙醇)處理后的原子力顯微鏡( AFM )表面形貌圖i）pH=7;ii) pH=4;iii) pH=1。c) FTIR譜圖。d)力學(xué)性能變化圖。

  將HCPN膜用于不同pH下進(jìn)行滲透汽化異丙醇脫水性能研究，該膜表現(xiàn)出優(yōu)異的分離性和強(qiáng)酸穩(wěn)定性。HCPN膜的選擇性隨著料液pH的降低而逐漸增加(pH從7降低到1，分離因子從1500增加到4500，提高了三倍)。通過低場核磁共振 ( LFNMR )和玻璃化轉(zhuǎn)變溫度等研究了酸性條件下分離性能增強(qiáng)的機(jī)制。結(jié)果表明隨著料液pH的降低，PAA鏈上羧酸根進(jìn)一步質(zhì)子化，促進(jìn)HCPN間氫鍵的絡(luò)合，HCPN膜的自由體積減小，增加了異丙醇的傳質(zhì)阻力，而對水分子傳輸影響不大。因此，在保持通量基本不變情況下，顯著提高了分離性能。

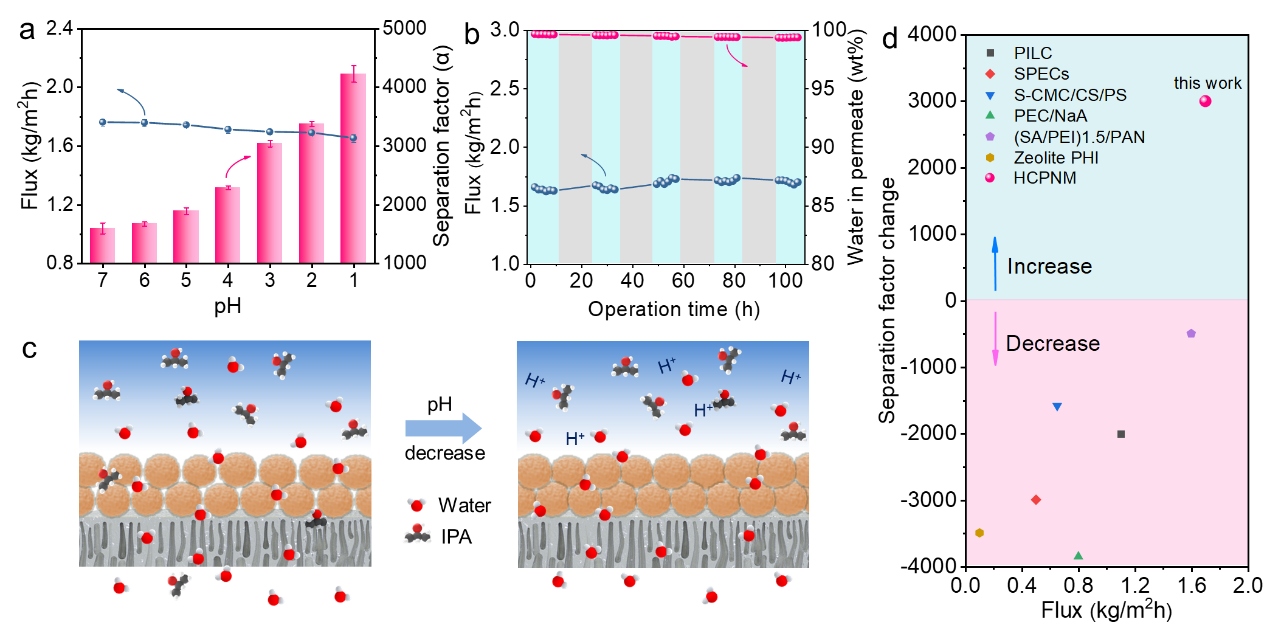

圖3：HCPN膜的性能測試及分離機(jī)理。a) 50℃下，HCPN膜在不同pH異丙醇/水混合溶液的脫水性能。b) HCPN膜在PH=1的異丙醇/水混合溶液中脫水的長期運(yùn)行穩(wěn)定性。c) HCPN膜在酸性分子分離中性能增強(qiáng)的機(jī)理示意圖。d) HCPN膜與其他膜在酸性滲透汽化中的性能比較。

  由于氫鍵的可逆性，HCPN膜具有良好的自修性能。當(dāng)膜出現(xiàn)劃傷時，分離性能完全喪失，但將HCPN膜放入純水中，膜表面劃痕逐漸愈合，48h后膜表面劃痕完全愈合，分離性能基本恢復(fù)到原來水平，提高了膜的使用壽命。

圖4：HCPN膜的自修復(fù)過程。a)損壞的HCPN膜a1)和在水中自修復(fù)不同時間a2) 2h；a3) 12h；和a4) 48h后的顯微鏡圖。b)破損HCPN膜在45°C水中不同自修復(fù)時間的分離性能恢復(fù)。c)破損HCPN膜在水輔助下的自修復(fù)機(jī)理

  以納米粒子為構(gòu)筑高性能分離膜基元，該團(tuán)隊設(shè)計合成了一種新型的氫鍵超分子納米粒子，獲得了強(qiáng)酸穩(wěn)定且能夠自修復(fù)的分子分離膜。相關(guān)成果以“Acid-Resistance and Self-Repairing Supramolecular Nanoparticle Membranes via Hydrogen-Bonding for Sustainable Molecules Separation”發(fā)表在《Advanced Science》上（DOI: 10.1002/advs.202102594），成果第一作者為北京工業(yè)大學(xué)碩士研究生韓旺，通訊作者為北京工業(yè)大學(xué)殷明杰副教授和安全福教授。

  原文鏈接：https://doi.org/10.1002/advs.202102594
