聚合物的玻璃化轉(zhuǎn)變溫度對聚合物加工和應(yīng)用場景有著非常重要的影響，有效調(diào)控聚合物玻璃化轉(zhuǎn)變溫度甚至實現(xiàn)聚合物固液轉(zhuǎn)變對聚合物性質(zhì)有著非常重要的影響。因此，開發(fā)具有特定刺激響高分子體系，通過可逆的光致異構(gòu)化過程，使得分子在不同的結(jié)構(gòu)之間進(jìn)行精確、便捷的切換，從而產(chǎn)生特異的反應(yīng)效果，在多種應(yīng)用領(lǐng)域具有廣闊的發(fā)展前景。
借助于偶氮苯的反式-順式可控光異構(gòu)化的特點，近日，大連理工大學(xué)呂小兵教授與西北工業(yè)大學(xué)張秋禹教授合作，在《Angewandte Chemie International Edition》上發(fā)表了題為“Azopolyesters with Intrinsic Crystallinity and Photoswitchable Reversible Solid-to-Liquid Transitions”的研究論文(doi: 10.1002 / anie.202311158)，該論文通過偶氮苯基環(huán)氧化物與環(huán)狀酸酐的交替共聚過程，將偶氮苯引入聚酯側(cè)鏈中，制備了一系列具有半晶性和光誘導(dǎo)可逆固-液轉(zhuǎn)變能力的聚合物。文章第一作者是西北工業(yè)大學(xué)青年教師李杰，該工作得到國家自然科學(xué)基金和中央高校基本科研業(yè)務(wù)費的支持。

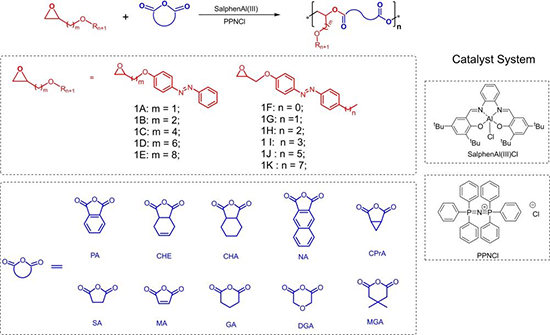

1.結(jié)晶型偶氮聚酯的制備

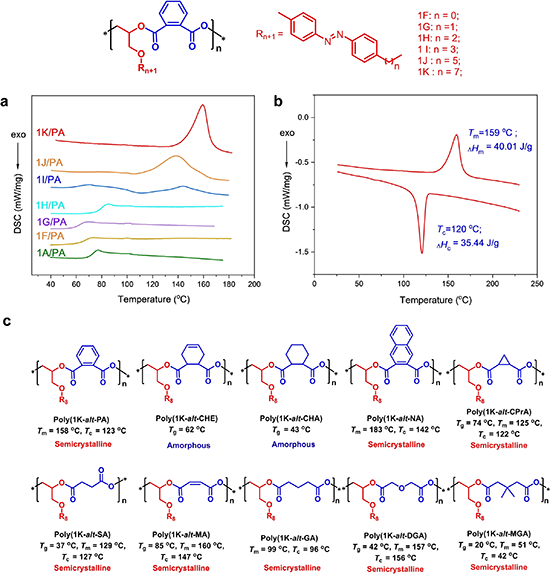

圖 2. a, 不同烷烴鏈長度的偶氮聚酯的DSC熱圖；b, 1K/ PA共聚物的DSC曲線；c, 不同主鏈骨架的反式偶氮聚酯的熱性能。
2.偶氮苯聚酯的光誘導(dǎo)固-液轉(zhuǎn)變

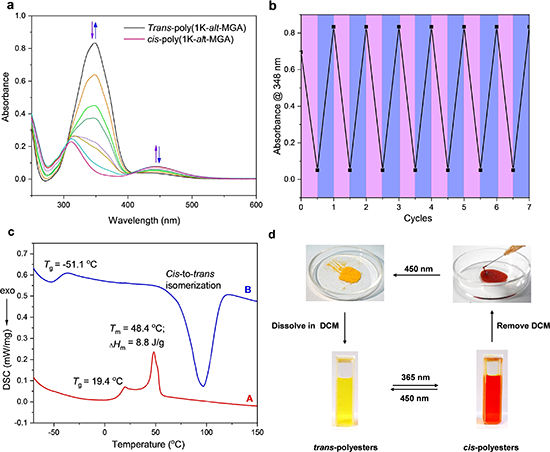

圖 3 偶氮聚酯poly(1K-alt-MGA)的光異構(gòu)化和光誘導(dǎo)固-液相轉(zhuǎn)變。a, 聚合物（10-5 M 在二氯甲烷中）的紫外/可見吸收光譜：照射前（黑線），紫外線照射后（紅線，365 nm，20 mW·cm-2，1 min）和藍(lán)光照射后（隨后的藍(lán)光照射（黑線，450nm，15mW·cm-2，2 min）；b, 在紫外線和藍(lán)光交替照射下的吸收變化；c, poly(1K-alt-MGA)的DSC熱圖：順式偶氮聚酯（藍(lán)線）、反式偶氮聚酯（紅線）；d, 反式和順式偶氮聚酯的制備。

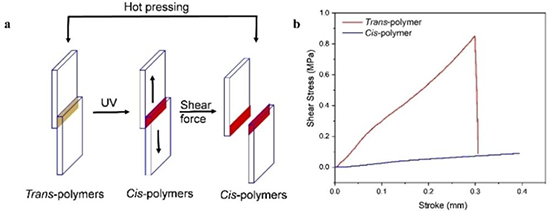

3.基于光誘導(dǎo)固-液轉(zhuǎn)變的光誘導(dǎo)粘合劑
原文鏈接：https://doi.org/10.1002/anie.202311158
- 暫無相關(guān)新聞
