80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
青科大沈勇/李志波團(tuán)隊(duì) AFM：生物基β-甲基-δ-戊內(nèi)酯與δ-戊內(nèi)酯順序開(kāi)環(huán)共聚制備高韌性、可閉環(huán)回收的熱塑性彈性體
2025-02-13  來(lái)源：高分子科技

  熱塑性彈性體（Thermoplastic Elastomers, TPEs）因其兼具熱塑性塑料的可加工性和傳統(tǒng)橡膠彈性體的高彈性，在汽車(chē)、電子、醫(yī)療和日用消費(fèi)品等領(lǐng)域具有廣泛的應(yīng)用。然而，傳統(tǒng)TPEs材料主要來(lái)源于石化資源，用后難以降解回收，會(huì)導(dǎo)致嚴(yán)重的環(huán)境污染問(wèn)題。開(kāi)發(fā)性能媲美商品化彈性體，同時(shí)用后可回收的TPEs是推動(dòng)材料綠色化發(fā)展的關(guān)鍵。


  近年來(lái)，可閉環(huán)回收高分子材料的發(fā)展為塑料污染問(wèn)題提供了新的解決方案。通過(guò)精確調(diào)控聚合物的化學(xué)結(jié)構(gòu)，使其能夠在使用后在溫和可控條件下選擇性解聚回收為原始單體，從而實(shí)現(xiàn)“單體-聚合物-單體”的閉合循環(huán)。然而，目前大多數(shù)TPEs材料在韌性、力學(xué)性能和回收效率之間仍存在矛盾，如何在提升材料性能的同時(shí)，實(shí)現(xiàn)高效可控的閉環(huán)回收仍然是亟待解決的難題。


  針對(duì)這一問(wèn)題，青島科技大學(xué)沈勇/李志波團(tuán)隊(duì)提出了一種新型高韌性可閉環(huán)回收TPEs，該材料可以通過(guò)生物基β-甲基-δ-戊內(nèi)酯（βMVL）和δ-戊內(nèi)酯（δVL）的順序開(kāi)環(huán)共聚（Ring-Opening Copolymerization, ROP）方法制備，能夠在保持優(yōu)異韌性的同時(shí)，實(shí)現(xiàn)高效閉環(huán)回收。



  相關(guān)研究成果以“Tough and Closed-loop Recyclable Thermoplastic Elastomers from Sequential Ring-Opening Copolymerization of Bio-renewable β-Methyl-δ-Valerolactone and δ-Valerolactone”為題發(fā)表在《Advanced Functional Materials》上。


  該研究利用生物基六元環(huán)內(nèi)酯單體β-甲基-δ-戊內(nèi)酯（βMVL）與δ-戊內(nèi)酯（δVL）作為原料，通過(guò)一鍋法順序開(kāi)環(huán)共聚制備了ABA型三嵌段共聚物PδVL-b-PβMVL-b-PδVL（圖1）。系統(tǒng)地討論了聚合物的硬段體積分?jǐn)?shù)和分子量對(duì)熱塑性彈性體的熱學(xué)和力學(xué)性質(zhì)的影響。通過(guò)順序ROP方法調(diào)控聚合物的結(jié)構(gòu)，實(shí)現(xiàn)了硬-軟-硬嵌段共聚，使得材料不僅具備優(yōu)異的力學(xué)性能（高韌性、高回彈），同時(shí)兼具高效閉環(huán)回收能力。研究表明，該TPEs在韌性、力學(xué)性能和回收效率方面均優(yōu)于傳統(tǒng)熱塑性彈性體，展現(xiàn)出較大的應(yīng)用潛力。


圖1 聚(δ-戊內(nèi)酯)-b-聚(β-甲基-δ-戊內(nèi)酯)-b-聚(δ-戊內(nèi)酯)三嵌段共聚物的合成及其化學(xué)循環(huán)路線


  所制備的TPEs具有優(yōu)異的力學(xué)性能，其中拉伸強(qiáng)度最高可達(dá)50 MPa，斷裂伸長(zhǎng)率超過(guò)2000%，顯著優(yōu)于大多數(shù)可回收TPEs（圖2）。此外，該材料在循環(huán)拉伸測(cè)試中表現(xiàn)出較高的彈性恢復(fù)率（>90%）和較低的殘余應(yīng)變，為高性能彈性體的應(yīng)用奠定了基礎(chǔ)。

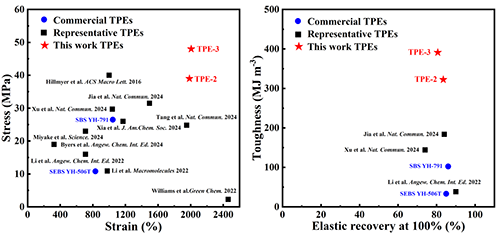

圖2 本工作中彈性體樣品的力學(xué)和彈性性能與一些文獻(xiàn)已報(bào)道的化學(xué)可回收TPEs以及商品化苯乙烯嵌段共聚物的比較


  該研究提出了兩種高效的閉環(huán)回收路徑，分別是分離再聚合（TPE-SR）和直接再聚合（TPE-DR）。其中，直接再聚合無(wú)需對(duì)回收的混合單體進(jìn)行額外分離，可直接再聚合形成高性能TPEs。實(shí)驗(yàn)結(jié)果表明，TPE-DR不僅表現(xiàn)出良好的彈性性能，同時(shí)具有優(yōu)異力學(xué)性能，其拉伸強(qiáng)度可達(dá)38 MPa，斷裂伸長(zhǎng)率高達(dá)1851%，與具有相近分子量的原始材料的機(jī)械性能相近（圖3）。相比傳統(tǒng)方法，該方法避免了額外的溶劑使用和能量消耗，實(shí)現(xiàn)了更綠色、低成本的回收過(guò)程，為可持續(xù)高性能熱塑性彈性體的發(fā)展提供了思路。

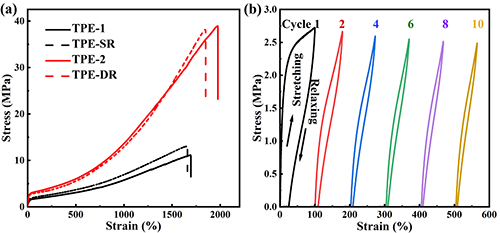

圖3 原始單體制備的TPE-1和TPE-2與回收單體制備的TPE-SR和TPE-DR的應(yīng)力-應(yīng)變曲線的比較


  相關(guān)工作在線發(fā)表于Advanced Functional Materials，青島科技大學(xué)碩士研究生于欣欣為論文的第一作者。青島科技大學(xué)沈勇教授、李志波教授為論文的共同通訊作者。該工作得到了國(guó)家優(yōu)秀青年科學(xué)基金、面上基金和山東省泰山學(xué)者項(xiàng)目的資助。


  論文鏈接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.202422779

版權(quán)與免責(zé)聲明：本網(wǎng)頁(yè)的內(nèi)容由中國(guó)聚合物網(wǎng)收集互聯(lián)網(wǎng)上發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點(diǎn)或證實(shí)其真實(shí)性，也不構(gòu)成其他建議。僅提供交流平臺(tái)，不為其版權(quán)負(fù)責(zé)。如涉及侵權(quán)，請(qǐng)聯(lián)系我們及時(shí)修改或刪除。郵箱：info@polymer.cn。未經(jīng)本網(wǎng)同意不得全文轉(zhuǎn)載、摘編或利用其它方式使用上述作品。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
