北京高壓科學研究中心李闊、鄭海燕課題組 JACS：“一種分子，兩種結構” - 高壓拓?fù)渚酆现苽浞兜氯A異質結
2023-03-21  來源：高分子科技

  范德華異質結是由兩種或兩種以上具有不同化學成分、結構或性質的材料通過范德華力結合而成的人工納米結構，憑借其豐富的電子能帶特性，廣泛應用于催化、儲能、光電子器件、生物醫學等眾多領域。目前，范德華異質結的制備方式主要包括物理轉移、化學氣相沉積及自組裝等。然而，大規模制備原子尺度有序的范德華異質結仍然是一個亟待解決的難題，這限制了其進一步的實際應用。


  近日，北京高壓科學研究中心的李闊、鄭海燕課題組利用壓力誘導的拓?fù)浠瘜W(xué)聚合方法，成功地以偶氮苯分子為單一原料在高壓下直接合成了由兩種納米石墨帶組成的范德華異質結。偶氮苯分子晶體中包含了兩種堆積方式（圖1中A層和B層）。當對其施加大于18萬個大氣壓的壓力時，具有兩種堆積方式的偶氮苯分子會分別發生 [4+2]雜狄爾斯-阿爾德反應和苯基的1,4對位聚合反應，最終得到了由兩種碳氮納米帶組成的范德華異質結材料。

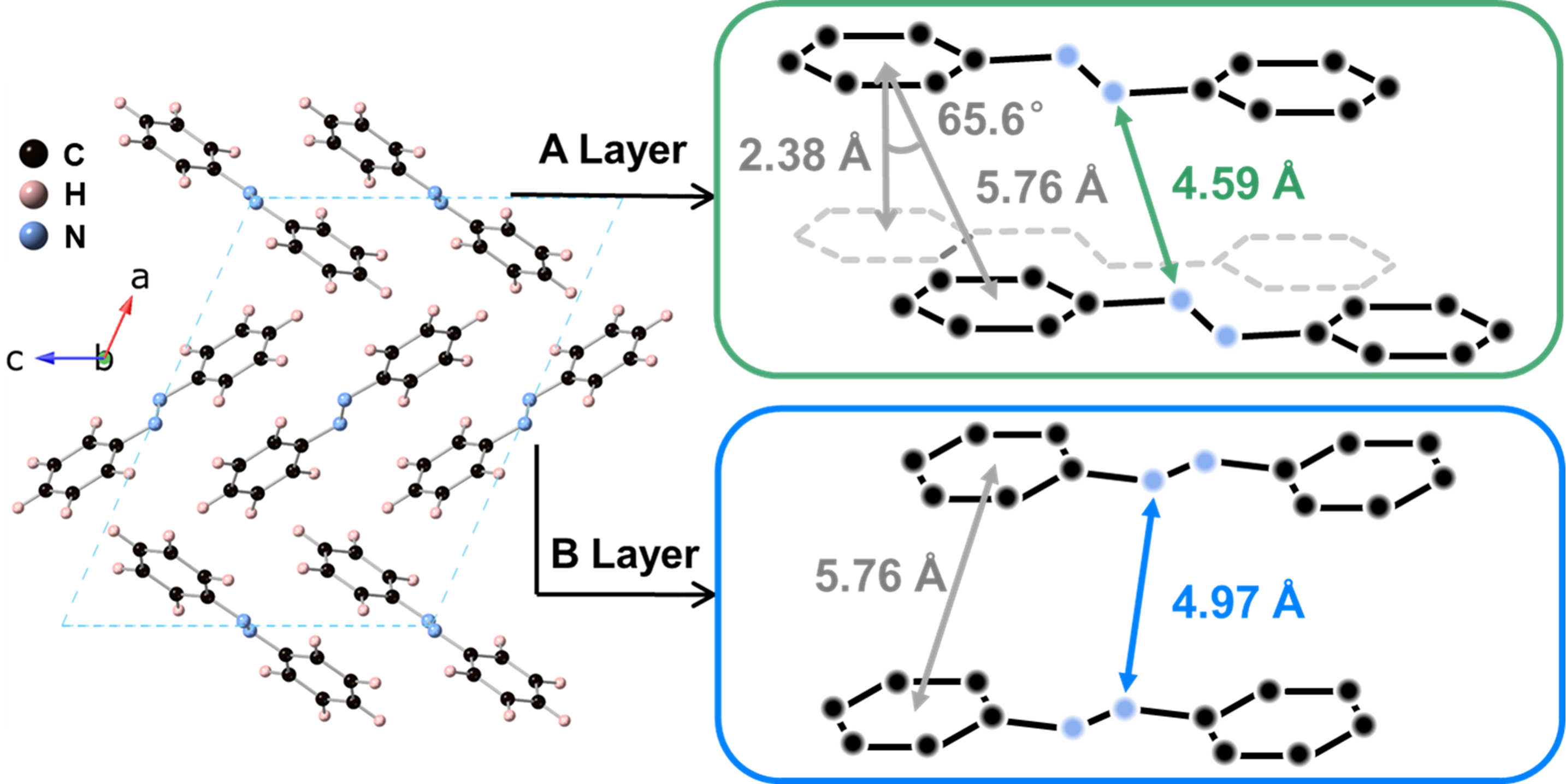

圖1. 偶氮苯在常壓下的晶體結構。

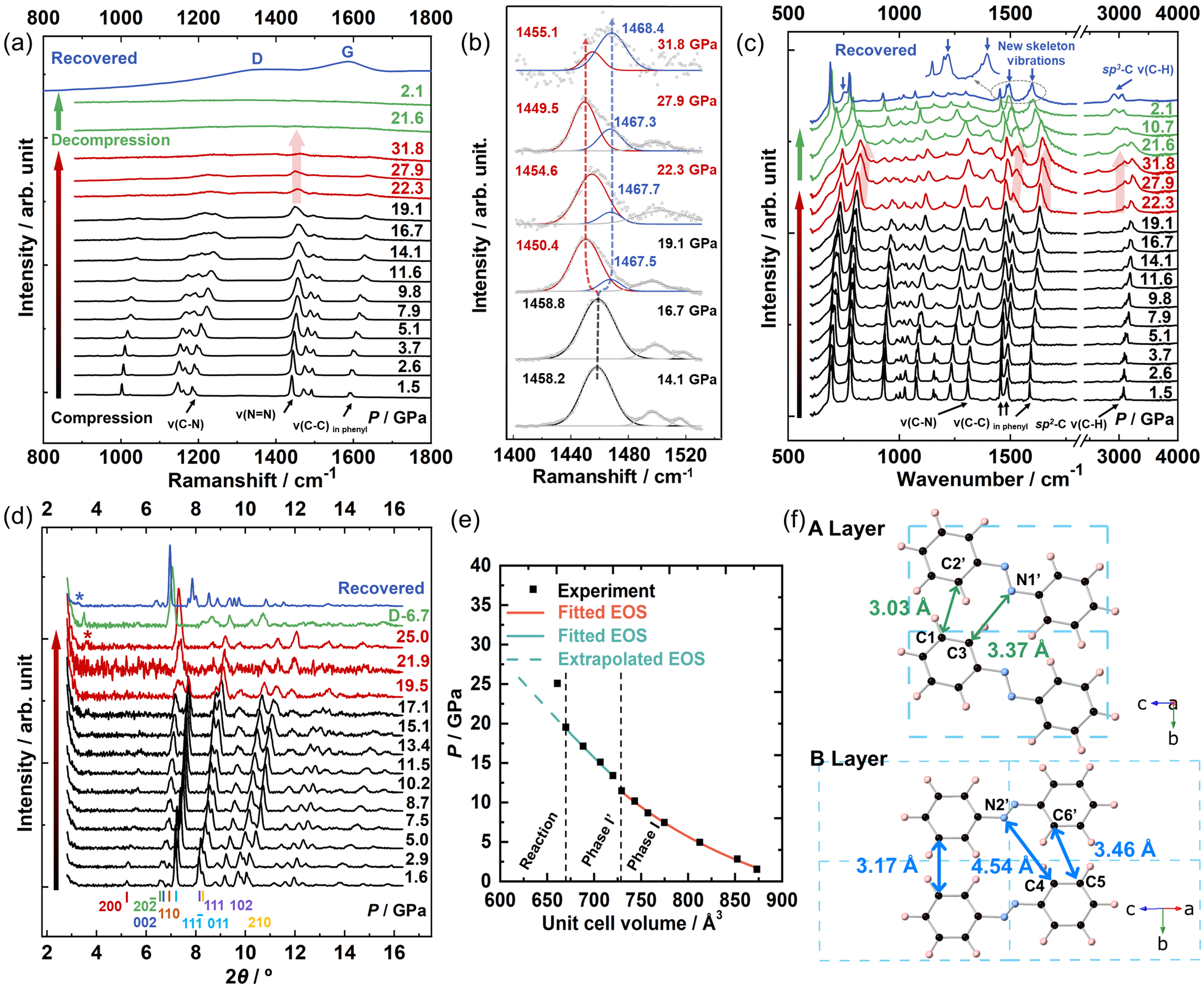

圖2. (a）偶氮苯原位高壓拉曼光譜；（b）偶氮基團拉曼振動峰隨壓力變化；（c）偶氮苯原位高壓紅外光譜；（d）偶氮苯原位高壓X射線衍射圖；（e）偶氮苯狀態方程；（f）偶氮苯17.1 GPa下的晶體結構。

  原位高壓拉曼光譜、紅外光譜以及X射線衍射圖顯示偶氮苯在18萬個大氣壓以上的壓力下發生了聚合反應，分子中的苯基與偶氮基團都參與了聚合反應，但仍保留了部分偶氮基團（圖2）。通過進一步研究偶氮苯反應前的晶體結構，研究人員發現不同層的偶氮苯分子的堆積有著明顯區別（圖2f）。A層分子間C???C和C???N之間距離較近，易發生偶氮與苯基之間的Diels-Alder 反應形成納米帶；而B層分子之間僅C???C之間距離較近，易發生苯基之間的對位聚合反應。


圖3.（a）A/B層不同反應形成的納米帶；（b）優化后得到的偶氮苯高壓聚合產物結構，即兩種不同納米帶組成的范德華異質結；（c）異質結理論紅外光譜與產物實驗光譜對比圖。

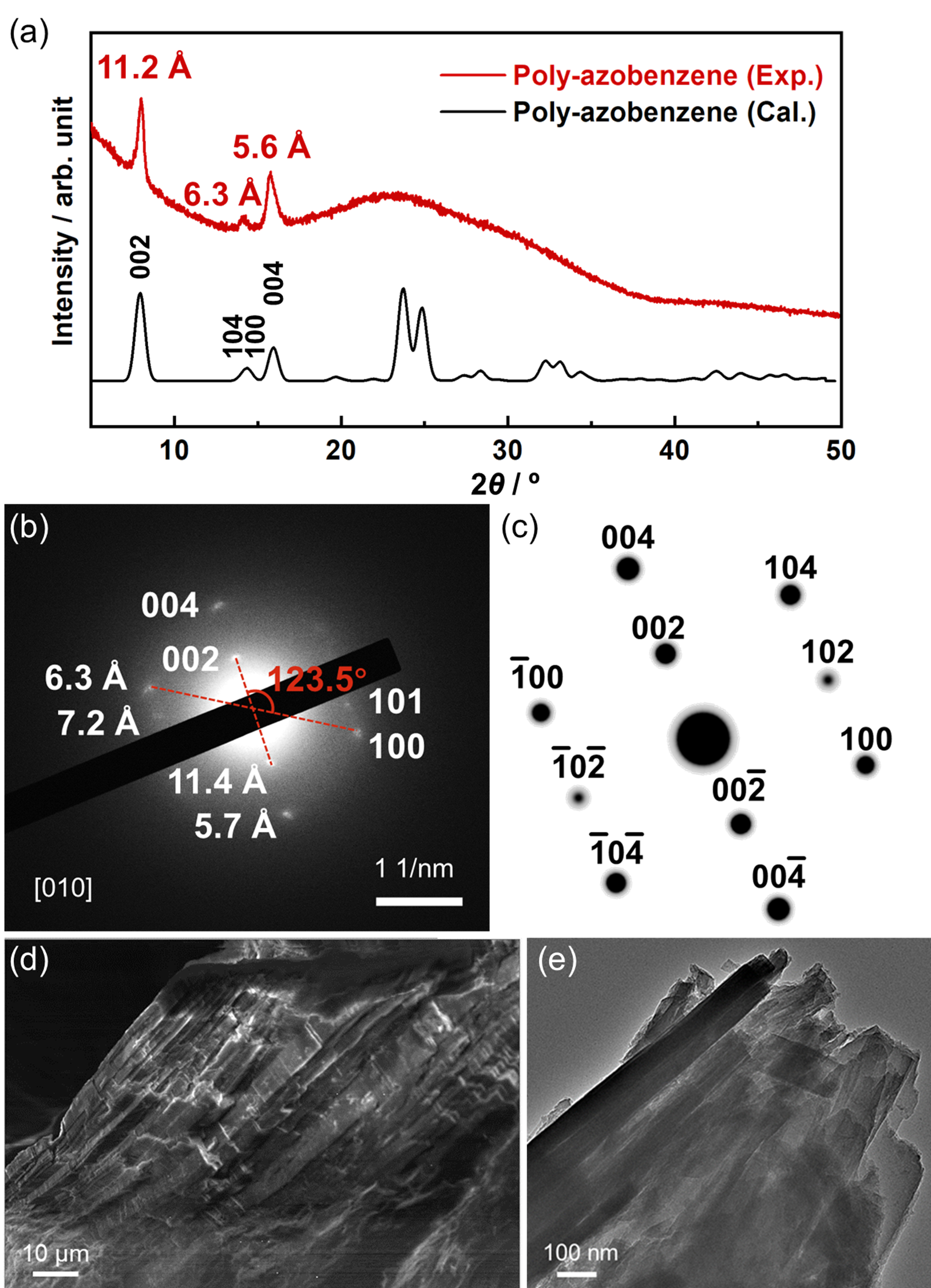

圖4. （a）實驗及理論模擬的X-射線衍射圖譜；（b）聚合產物選區電子衍射圖；（c）異質結沿[010]方向的理論衍射圖；（d）聚合產物的SEM圖；（f）聚合產物的TEM圖。

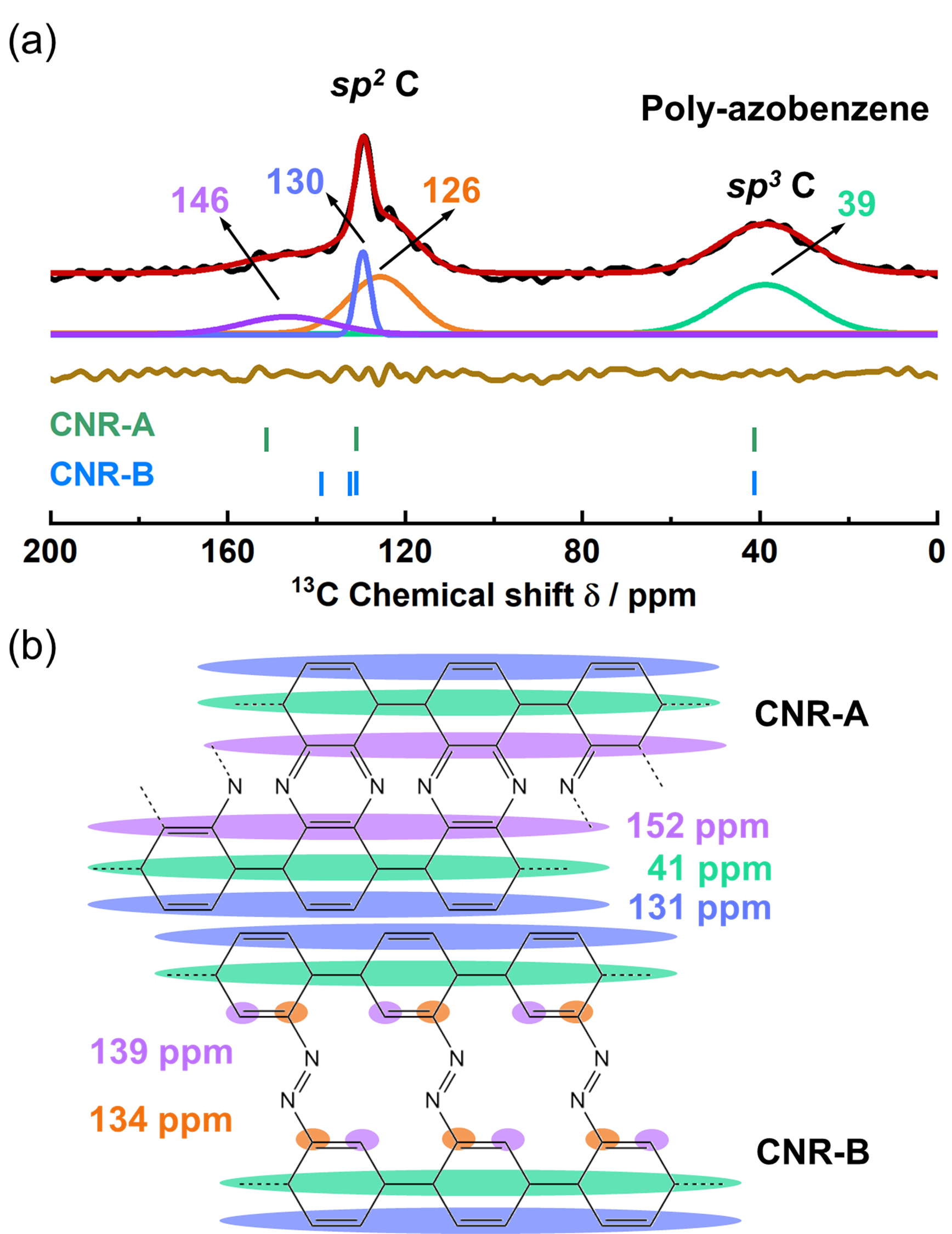

圖5. （a）實驗及理論模擬13C固體核磁共振譜圖；（b）兩種納米帶的結構模型以及對應的化學位移。


  綜合反應前的結構信息以及可能發生的化學反應類型，研究人員確定了偶氮苯高壓聚合產物的晶體結構，即由兩種不同結構的碳納米石墨帶組成的范德華異質結（圖3a和3b）。該異質結的理論紅外光譜（圖3c）、X射線/電子衍射（圖4）及13C固體核磁共振結果（圖5）與高壓聚合產物的實驗譜圖都高度吻合，這進一步證明了偶氮苯在高壓下聚合生成了該異質結構。


  此外，在聚合產物的氣相色譜質譜研究中，研究人員明確檢測到上述兩種反應過程的中間體，這有力地證明了偶氮苯晶體在高壓下存在兩種反應路徑，并最終形成異質結構（圖6）。進一步通過能帶結構與態密度的計算研究發現該材料屬于type-II型即交錯型異質結，在光催化及光伏材料領域有潛在的應用（圖7）。

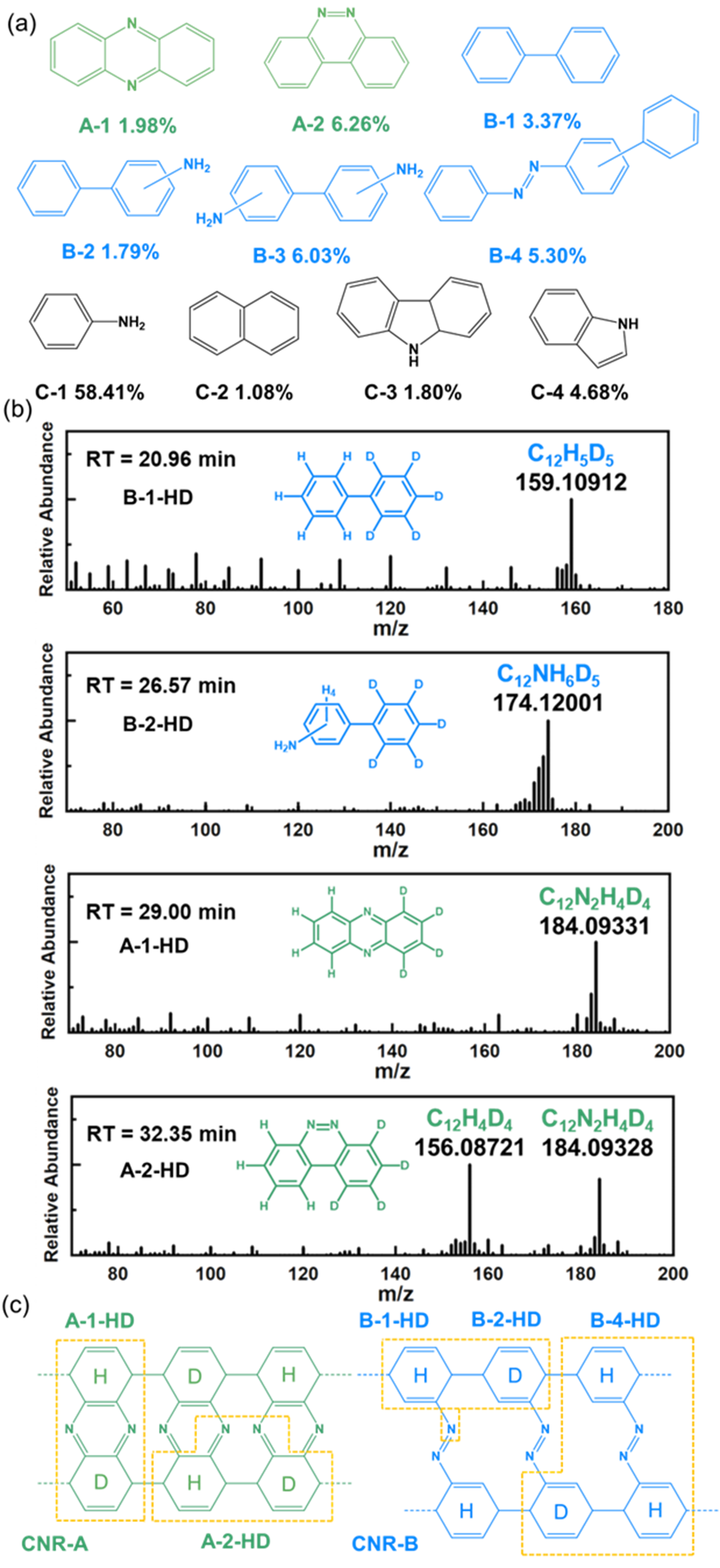

圖6. （a）25 GPa下合成產物的質譜結果-分子式及其含量；（b）同位素樣品質譜研究結果-A/B層碎裂分子的質譜圖。（c）碎片分子在對應納米石墨帶中的位置。

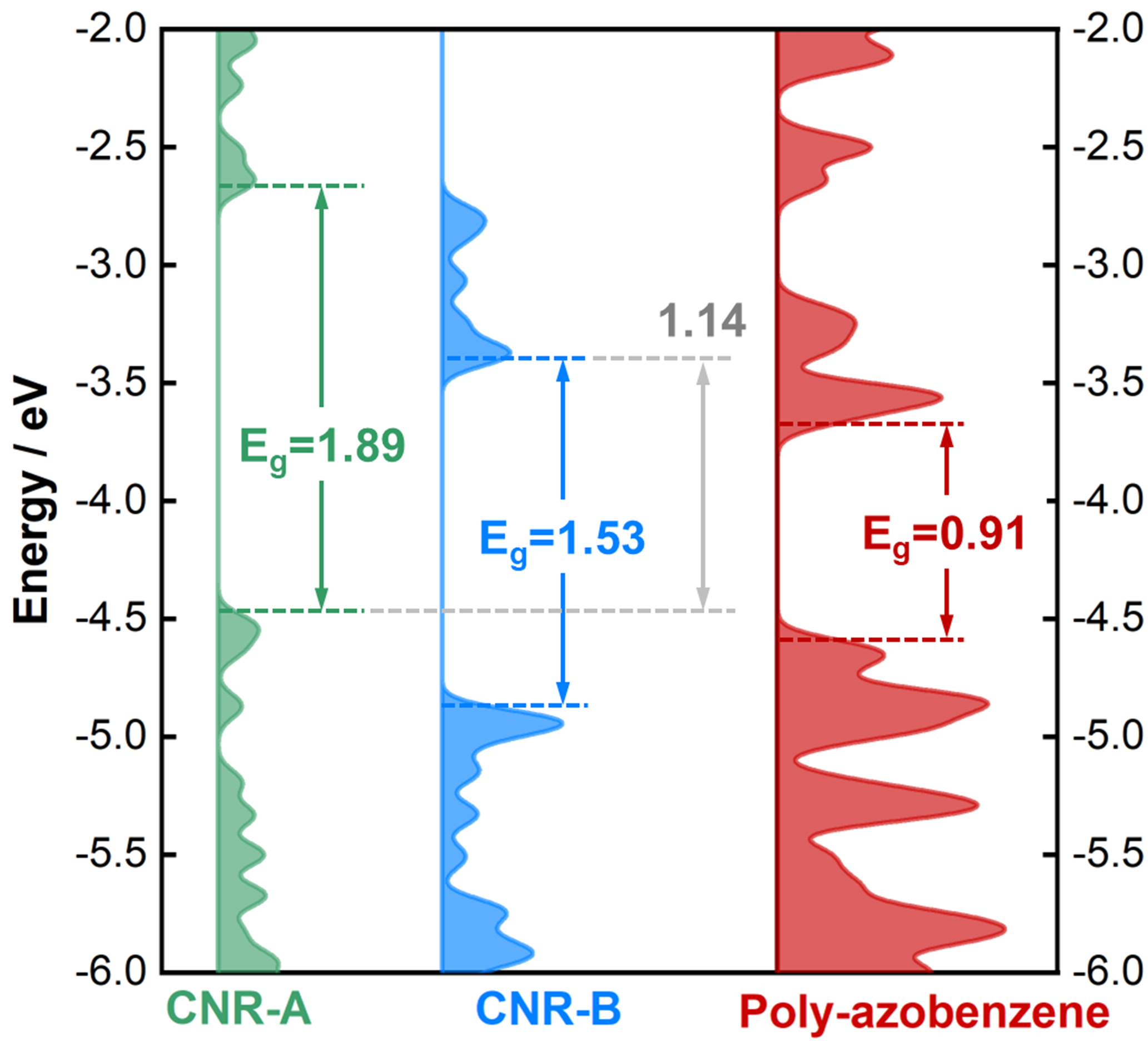

圖7. A、B層納米帶及形成異質結構的態密度圖。


  綜上所述，該研究綜合反應前的晶體結構、中間體結構以及反應產物結構，描述了偶氮苯分子晶體的高壓拓?fù)渚酆戏磻?yīng)過程，為理解、設計高壓拓?fù)渚酆戏磻?yīng)提供了重要參考，也為大規模制備體相范德華異質結材料提供了全新的合成策略，即壓力誘導的拓?fù)浠瘜W(xué)聚合反應方法。壓力誘導的拓?fù)浠瘜W(xué)聚合反應是制備石墨烷、納米石墨帶及超細金剛石納米線等碳基材料的有效方法。聚合反應的路徑通常由分子在晶體中的堆積方式主導，當晶體中有兩種分子堆積方式時，就會發生不同的化學反應，從而生成具有不同結構的材料。因此，以晶格為模板的拓?fù)渚酆戏磻?yīng)是自下而上構筑有序范德華異質結的有效策略。相關研究成果以《Ordered Van der Waals Hetero-nanoribbon from Pressure-Induced Topochemical Polymerization of Azobenzene》為題，發表在化學材料著名期刊《Journal of the American Chemical Society》(DOI：10.1021/jacs.2c13753)上。論文的第一作者為北京高壓科學研究中心的張沛捷博士與高德祥博士，通訊作者為北京高壓科學研究中心的李闊研究員，該項目得到了國家自然科學基金委和國家重點研發計劃的經費支持。


  除上述研究外，李闊及鄭海燕研究員領導的科研團隊長期從事新型碳材料的高壓合成研究，利用壓力誘導的拓?fù)渚酆戏椒，成功在高壓下合成了晶態超細金剛石納米線（Proc. Natl. Acad. Sci. U.S.A. 2022, 119, e2201165119; J. Am. Chem. Soc. 2022, 144, 21837）、納米石墨帶（J. Am. Chem. Soc. 2020, 142, 17662）和石墨烷（Angew. Chem. Int. Ed. 2017, 56, 6553; Angew. Chem. Int. Ed. 2019, 58, 1468）,為自下而上合成多維原子級有序的碳基高分子材料開辟了新的道路。


  原文鏈接：https://pubs.acs.org/doi/10.1021/jacs.2c13753
