80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  隨著電子產(chǎn)品以及電動汽車的快速發(fā)展，高性能儲能系統(tǒng)的研發(fā)在世界范圍內(nèi)備受關(guān)注。超級電容器作為儲能系統(tǒng)的重要分支，憑借其快速的電荷存儲釋放能力（高功率密度）、長時間循環(huán)壽命等優(yōu)點吸引了越來越多研究者的興趣。特別是，基于表面電化學反應(yīng)的超級電容器，可以同時保持高功率密度和能量密度，展現(xiàn)出廣闊的應(yīng)用潛力。然而，這類電容器電極材料內(nèi)部緩慢的電子/離子傳輸速率嚴重阻礙了電化學反應(yīng)的進行，導致超級電容器的存儲/釋放效率低于預(yù)期。因此，改善電極材料的反應(yīng)動力學是提升超級電容器電化學性能的關(guān)鍵策略之一。

  針對上述問題，西安交通大學青年教師楊卷與大連理工大學邱介山教授合作，在前期利用導電高分子-聚苯胺（PANI）和氧化石墨烯作為結(jié)構(gòu)導向劑實現(xiàn)鎳鈷氧化物/氫氧化物可控生長，構(gòu)筑高性能石墨烯復合材料的研究基礎(chǔ)上（Chem. Mater., 2016, 28, 5855; Adv. Funct. Mater., 2018, 28, 1803272; Chem. Eur. J., 2019, 25, 5527），近日，該團隊通過聚乙烯亞胺高分子（PEI）調(diào)控和誘導生長的普適性設(shè)計構(gòu)筑策略，制備了系列二維石墨烯復合材料（G-P-X, X代表CoS, NiCoS, FeOOH等）。研究結(jié)果表明，PEI高分子中的含氮基團作為橋連位點，可有效提升石墨烯和電化學活性物種之間的耦合作用，同時，獨特的二維復合結(jié)構(gòu)可進一步加強電子/離子的遷移速率。

  將所制備的石墨烯復合材料作為超級電容器的電極材料，在1 A g^?1的電流密度下，其比電容最高可達815 F g^?1，遠高于其他對比樣品。且經(jīng)過20000次長周期充放電循環(huán)測試，其電容保持率高達86.5%，展現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性。為進一步拓展該電極材料的實際應(yīng)用，隨后將其與活性炭結(jié)合構(gòu)筑的不對稱電容器，在700 W kg^?1的高功率密度下，其能量密度高達44.6 Wh kg^?1，呈現(xiàn)廣闊應(yīng)用潛力，這項研究工作亦為其他新型電極材料的設(shè)計和實用化提供了新思路。

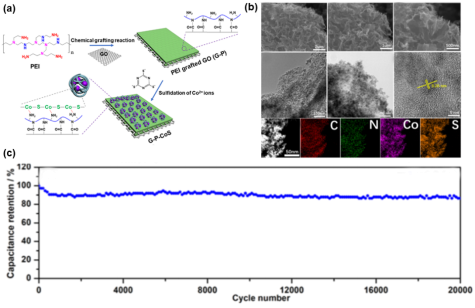

圖1 (a) 二維石墨烯復合材料 (G-P-CoS) 的制備過程示意圖以及 (b) 復合材料微觀結(jié)構(gòu) (c) 電化學性能表征

  上述相關(guān)研究成果近期以“Polyethyleneimine-Mediated Fabrication of Two-Dimensional Cobalt Sulfide/Graphene Hybrid Nanosheets for High-Performance Supercapacitors”為題發(fā)表ACS Applied Materials & Interfaces (ACS Appl. Mater. Interfaces, 2019, DOI: 10.1021/acsami.9b03934, IF:8.456)上。博士生王滿為論文的第一作者，青年教師楊卷和邱介山教授為共同通訊作者，該項工作得到了國家自然科學基金、中國博士后基金以及科技部重點研發(fā)項目等資金的支持。

  論文鏈接：https://pubs.acs.org/doi/10.1021/acsami.9b03934
