西安交大賈坤副教授/北工大楊慶生教授/北理工陶然副教授 AFM：一種新型基于高密度裂紋的高靈敏、大檢測范圍柔性可拉伸水凝膠傳感器
2023-09-04  來源：高分子科技

  由于柔軟和輕巧的特點，軟機器對人類具有固有的安全和友好性，能夠交互的智能軟機器有望融入人類社會。軟機器的智能化依賴于對環境及其自身狀態的感知，結構簡單但功能多樣的柔性傳感器極為重要。近年來，具有移動離子的水凝膠為大變形/接觸傳感提供了新方法，但體電阻式傳感機理（歐姆定律）將其靈敏度限制在1，當前柔性傳感器仍無法兼顧高靈敏度和大量程。


  為了解決這一矛盾，最近，西安交通大學賈坤副教授課題組與北京工業大學楊慶生教授課題組和北京理工大學陶然副教授課題組聯合開發了一種基于高密度裂紋的水凝膠（HCHG）多功能傳感器。未變形狀態下傳感器的裂紋部分閉合，在交變電場作用下，陰離子和陽離子可以穿過封閉的裂紋。當水凝膠變形時，裂紋會在適當變形時逐漸打開/閉合，使得離子電流流過的橫截面積發生連續變化，導致電阻急劇改變（圖1）。一旦裂縫完全打開，電阻會按照拉伸無裂縫水凝膠的相同規律繼續增加。該柔性傳感器的20%拉伸應變下靈敏度高達80、觸覺力靈敏度高達0.45kPa-1、檢測范圍可達215%，同時還具有多種傳感構型，能夠滿足不同的應用需求。該柔性傳感器可被廣泛應用于柔性物體表面變形的測量。


圖1 工作原理


  根據裂紋單胞的不同幾何參數與排布方式，傳感器可設計成多種構型。通過對比，他們選擇了具有最優傳感性能和可加工性的周期性裂紋圖案。首先，他們以含氯化鋰的P（AAm-co-AAc）/Zr4+水凝膠為傳感器基體，改性聚氨酯（TPU）材料為測試基底，對傳感的基本原理與特性進行了系統的研究（圖2）。研究發現當施加單軸伸長時，各種布局的相對電阻具有相似的響應，尤其是在應變小于 20% 時。由于電阻響應對元件布局不敏感，因此HCHG 傳感器的形狀可適應不同的應用場景。傳感器具有較長的使用壽命，經過 10000 次最大應變?yōu)?0%的加載-卸載試驗后，裂紋不會擴展。

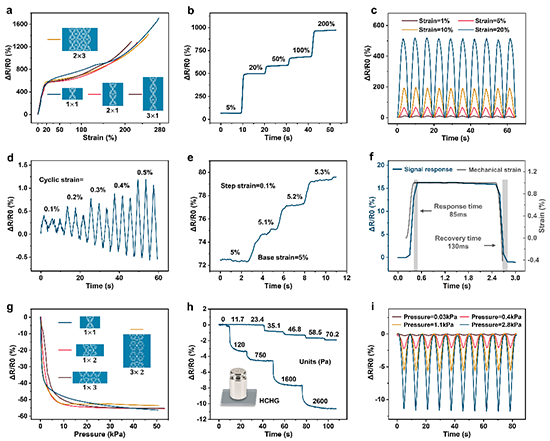

圖2 傳感器基本性能


  接下來，他們?yōu)榱藚^(qū)分軟機器復雜運動中的平面內和平面外變形，提出了一種夾層結構（圖3）。通過對兩個傳感器電阻響應進行解耦，實現對拉伸，壓縮，彎曲狀態的識別。人類是最脆弱的"軟機器"。人體皮膚在精細運動時會發生微小變形，而在運動時則會隨著關節運動發生較大變形。因此他們基于傳感器的可拉伸性、高靈敏度和大檢測范圍，將身體運動檢測應用于機械臂的操縱。機械臂的四個關節映射為上肢的關節，當安裝在拇指、食指、手腕和肘關節上的四個傳感器的電阻變化時會向相應的伺服電機發出驅動信號，從而驅動機械臂（圖4）。


圖3 多重傳感信號識別

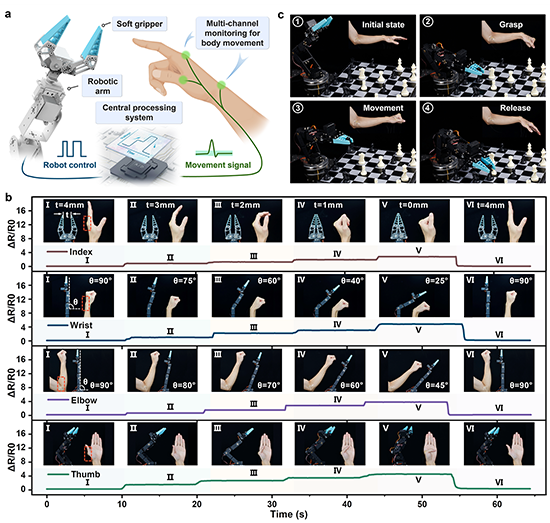

圖4 人體運動控制機械臂。


  為了展示該傳感器在軟體機器人等領域的應用前景，他們將該傳感器安裝于軟體機器手，在抓取物體的過程中賦予軟機械手感知能力，實現了在海綿、豆腐和迪克西杯等軟物體的抓取過程中保護軟物體不發生損壞。（圖5）。


圖5 軟物體抓取


  賈坤副教授團隊聯合楊慶生教授團隊和陶然副教授團隊報道了一種新型基于高密度裂紋的高靈敏、大檢測范圍柔性可拉伸傳感器，深入系統地研究了其工作原理和基本特性，并展示了其廣泛的應用前景。該研究為柔性傳感器的設計提供了指導，也為下一代可穿戴設備和軟體機器人的發展奠定了基礎。


  這項研究工作以Multifunctional Hydrogel Sensor with Curved Macro Cracks: A Strategy for High Sensitivity and Wide Detection Range為題發表于Advanced Functional Materials期刊上。鍋雨寒（北京工業大學研究生）、郭浩宇（西安交通大學博士）、韓裕偉（西安交通大學研究生）為本文的共同第一作者。西安交通大學賈坤副教授，北京工業大學楊慶生教授和北京理工大學陶然副教授為論文共同通訊作者。


  原文鏈接：https://doi.org/10.1002/adfm.202306820
